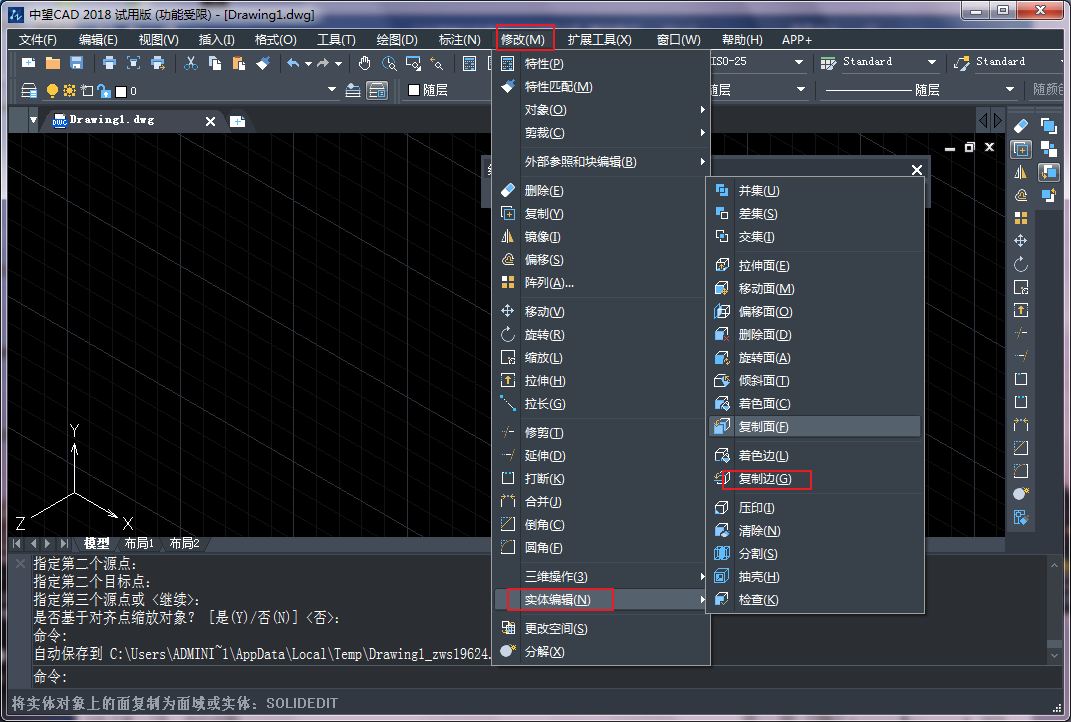

邊,是實體面的邊界輪廓,在中望CAD中可以編輯實體的邊線,包括偏移、著色、壓印和復制等操作。這篇文章我們先來具體介紹一下復制邊和著色邊。執行復制邊操作可將現有的實體模型上單個或多個邊復制到其他位置,從而利用這些邊線創建出新的圖形對象。調用復制邊命令是在頂部菜單欄選擇【修改】——【實體編輯】——【復制邊】。

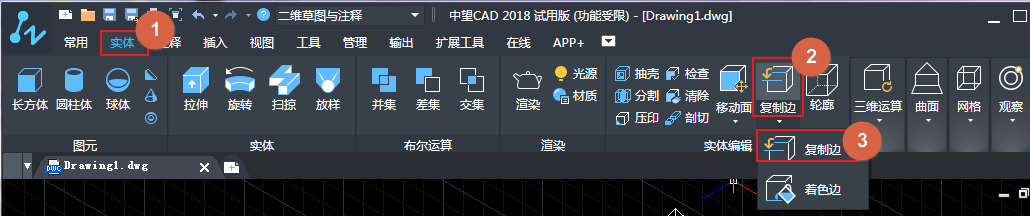

如果是在二維草圖與注釋這個工作空間,則在實體功能區中點選【復制邊】,如下圖。
通過以上任意一種方法執行復制邊命令后,在繪圖區選擇需要復制的邊線,單擊鼠標右鍵,系統彈出快捷菜單,選擇確認命令,并指定復制邊的基點或位移,移動鼠標到合適位置單擊放置復制邊,完成復制邊的操作。
【關于著色邊】
在三維建模環境中,不僅能夠給實體表面著色,同樣可以使用著色邊工具對實體的邊線著色,從而獲得實體內、外表面邊線不同的著色效果。調用著色邊的命令同調用復制邊的操作類似,也是菜單欄和功能區的兩種操作方法,注意不同的工作空間選用不同的操作方法即可,這里不再贅述。

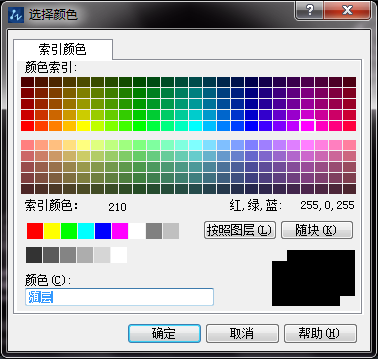

執行該命令后在繪圖區選取要著色的邊線,按回車鍵或者單擊右鍵,系統彈出【選擇顏色】對話框,如上圖所示。在該對話框中選擇填充顏色,單擊確定按鈕,即可執行邊著色的操作。
