在CAD繪圖過程中,為了表達實體內部的結構特征，可使用剖切工具假想一個與指定對象相交的平面或曲面將該實體剖切，從而創建新的對象?？赏ㄟ^指定點、選擇曲面或平面對象來定義剖切平面。調用【剖切】命令有如下幾種常用方法：

命令行：在命令行輸入SLICE/SL。

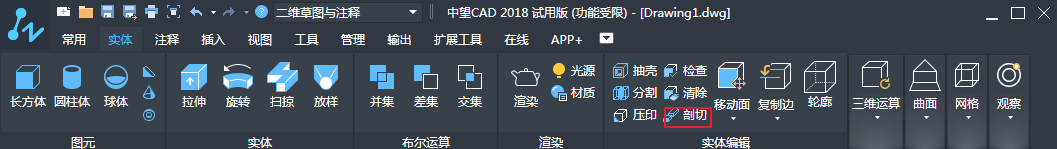

功能區：在二維草圖與注釋中，單擊實體功能區中【剖切】按鈕。

通過以上任意一種方法執行該命令，然后選擇要剖切的對象，接著按命令行提示定義剖切面，可以選擇某個平面對象，例如曲面、圓、橢圓、圓弧或橢圓弧、二維樣條曲線和二維多段線，也可以選擇坐標系定義的平面，如XY/YZ/ZX平面。最后，可選擇保利剖切實體的一側或者兩側都保留，即可完成實體的剖切。

在剖切過程中，指定剖切面的方式包括指定切面的起點或平面對象、曲面、Z軸、視圖、XY、YZ、ZX或三點，分別介紹如下：

【指定切面起點】：這是默認剖切方式，也就是通過指定剖切實體的兩點來執行剖切操作，剖切平面將通過這兩點并與XY平面垂直。操作方法是單擊剖切按鈕，然后選取待剖切的對象，接著分別剖切平面的起點和終點。

【平面對象】：該剖切方式利用曲線、圓、橢圓、圓弧或橢圓弧、二維樣條曲線、二維多段線定義剖切平面，剖切平面與二維對象平面重合。

【曲面】：選擇該剖切方式可利用曲面作為剖切平面，方法是選取待剖切的對象之后，在命令行中輸入字母S，按回車鍵后選取曲面，并在零件上方任意捕捉一點，即可執行剖切操作。

【z軸】：選擇該剖切方式可指定z軸方向的兩點作為剖切平面，方法是選取待剖切的對象之后，在命令行輸入字母Z，按回車鍵后直接在實體上指定兩點，并在零件上方任意捕捉一點即可。

【視圖】：該剖切方式使剖切平面與當前視圖平面平行，輸入平面的通過點坐標，即完全定義剖切面。操作方法是選取待剖切的對象之后，在命令行輸入字母V，按回車鍵后指定三維點坐標，或輸入坐標數字，并在零件上任意捕捉一點。

【xy/yz/zx】：方法是選取待剖切的對象之后，在命令行指定坐標系平面，按回車鍵后指定該平面上一點，并在零件上方任意捕捉一點。

【三點】：在繪圖區中捕捉三點，即利用這三個點組成的平面作為剖切平面，方法是選取待剖切對象之后，在命令行輸入數字3，按回車鍵后直接在零件上捕捉三點，系統會自動根據這三點組成的平面執行剖切操作。
