所謂“捕捉”,是指強制性地控制十字光標,使其根據定義的x軸和y軸方向的固定距離(也就是步長)進行跳動,從而精確定位點。例如,將x軸方向上的步長數值設置為20,將y軸方向上的步長數值設置為30,那么光標每水平跳動一次,將經過20個繪圖單位的距離;每垂直跳動一次,則經過30個繪圖單位的距離;如果連續跳動,則經過的距離是步長的整數倍。


使用“捕捉”功能主要有以下幾種方式:

單擊狀態欄中的捕捉按鈕。


 CAD中關于捕捉和捕捉設置的操作


按快捷鍵F9。

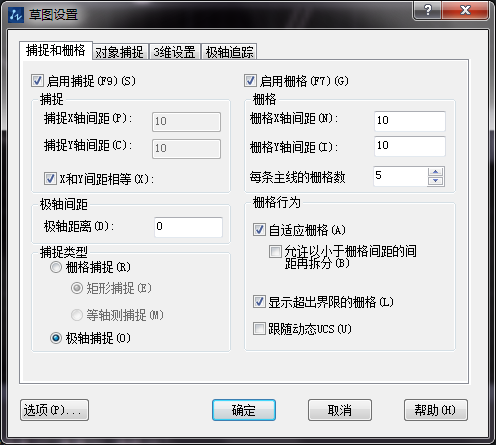

執行【工具】——【草圖設置】命令,在打開的對話框中展開【捕捉和柵格】選項卡,然后選擇【啟用捕捉】復選框。


 CAD中關于捕捉和捕捉設置的操作


下面通過將x軸方向上的步長設置為20個繪圖單位、y軸方向上的步長設置為30個繪圖單位,學習捕捉功能的參數設置和啟動操作。

1.在狀態欄中的捕捉按鈕上右擊,在彈出的快捷菜單中選擇【設置】命令,打開草圖設置對話框。


 CAD中關于捕捉和捕捉設置的操作


2.在對話框中選擇【啟用捕捉】復選框,即可打開捕捉功能。

3.在【捕捉X軸間距】文本框中輸入數值20,將x軸方向上的不做間距設置為20.

4.取消選擇【x軸間距和y軸間距相等】復選框,然后在【捕捉y(tǒng)軸間距】文本框中輸入數值,如30,將y軸方向上的捕捉間距設置為30.

5.最后單擊確定按鈕,完成捕捉參數的設置。


注意:【捕捉類型】選項組中的參數用于設置捕捉的類型及樣式,建議大家使用系統默認的設置。
