CAD圖紙用操作系統的字體時顯示問號的處理

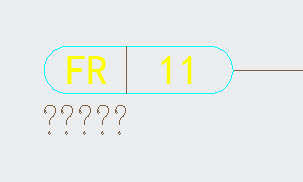

用操作系統的字體時顯示問號,這擺明是缺少字體,但如果將提示要替換的字體已經找到,而且已經復制到CAD的FONTS目錄下后,不再提示要更換字體了,為什么圖紙打開仍然顯示為問號?

看了圖紙后很快找到了問題,這個問題看來很普遍,因此覺得有必要將問題的原因跟大家講一下。



CAD圖紙用操作系統的字體時顯示問號的處理



當遇到這類圖紙后,先看一下顯示問號的文字使用的文字樣式。如果是普通的文字對象,選中文字,直接LI查詢或在特性面板(CTRL+1)中查看一下文字樣式。如果文字是圖塊的屬性文字,可以雙擊屬性塊,在彈出的編輯屬性文字對話框中選中屬性后,單擊“文字選項”選項卡,可以看到使用的文字樣式.



那么CAD的文字樣式應該如何設置?

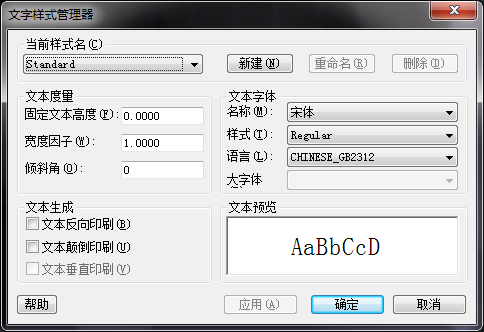

這張圖紙中問號用的文字樣式是WORD-1。輸入ST回車,打開文字樣式對話框,查看此文字樣式使用的字體,如下圖所示。



CAD圖紙用操作系統的字體時顯示問號的處理



從文字樣式對話框中可以看到確實有字體沒有找到,因?yàn)檫@個字體是操作系統的TTF字體,而SHX的小字體或TTF字體默認設置狀態下被自動替換成SIMPLEX.SHX,所以沒有出現替換提示。

這個字體名字很奇怪:FangSong_GB2312,這是一個什么字體呢?為什么會找不到。

問題原因:

顯然此圖紙是在XP操作系統上保存的,選擇一種XP系統中的字體:仿宋_GB2312,而WIN7以上系統沒有的操作系統字體。

如果此圖紙?jiān)赬P操作系統下打開,文字就不會出現問號,因?yàn)樽煮w就可以正常讀取,XP系統中此樣式的字體名顯示如下圖所示。



CAD圖紙用操作系統的字體時顯示問號的處理



在高版本操作系統上不僅沒有這個字體,即使從XP系統上將對應的字體文件:simfang0.ttf復制到高版本W(wǎng)INDOWS的FONTS目錄下,字體也無法識別,文字仍顯示為問號。

如果打開圖紙的時候注意看命令行的提示,其實當時就可以知道問題出在哪兒。

解決辦法:

從XP系統拷字體文件到當前操作系統中也不能解決問題,只能將字體修改成當前操作系統中的字體。

在文字樣式對話框中,將字體替換成仿宋或宋體,然后RE刷新圖紙,文字就可以顯示正常了。
