CAD圖形對象的倒角操作指南



上次我們介紹了倒角矩形的繪制,可能很多朋友還不是很清楚什么是倒角,以及倒角的作用是什么,怎么使用。其實,倒角這一命令是指使用一條線段連接兩個非平行的圖線,用于倒角的圖線一般有直線、多段線、矩形和多邊形等,不能倒角的圖線有圓、圓弧、橢圓和橢圓弧等。下面小編來介紹常見的幾種倒角功能。



1.       距離倒角

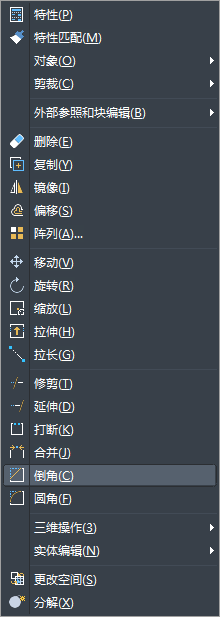

執行【修改】|【倒角】命令;



CAD圖形對象的倒角操作指南

 單擊修改工具欄中的倒角按鈕CAD圖形對象的倒角操作指南  ;

在命令行輸入CHAMFER或者CHA后按enter鍵確認。

所謂距離倒角,指的是直接輸入兩條圖線上的倒角距離進行倒角圖線,在此操作的命令行提示中,【放棄】這一選項用于在不中止命令的前提下,撤銷上一步的操作;【多個】選項用于在執行一次命令時,可以對多個圖線進行倒角操作。

注意:用于倒角的兩個倒角距離值不能為負值,如果將兩個倒角距離設置為0,那么倒角的結果就是兩條圖線被修剪或者延長,甚至是相交于一點。



 CAD圖形對象的倒角操作指南


2.       角度倒角

所謂角度倒角,是指通過設置一條圖線的倒角長度和倒角角度為圖線倒角,在此操作的提示中,【方式】選項用于確定倒角的方式,要求選擇“距離倒角”或“角度倒角”。另外,系統變量CHANMMODE控制著倒角的方式:當該變量為0時,系統支持距離倒角模式;當該變量為1 時,系統支持角度倒角模式。



3.       多段線倒角

【多段線】選項用于為整條多段線的所有相鄰元素邊同時進行倒角操作。在為多段線進行倒角操作時,可以使用相同的倒角距離值,也可以使用不同的倒角距離值。



4.       設置倒角模式

【修剪】選線用于設置倒角的修剪狀態,系統提供了兩種倒角邊的修剪模式,也就是修剪和不修剪。當將倒角模式設置為修剪時,被倒角的兩條直線被修剪到倒角的端點,系統默認的模式為修剪;當將倒角模式設置為不修剪時,那么用于倒角的圖線將不被修剪。
