CAD圖案填充選項卡常用選項介紹

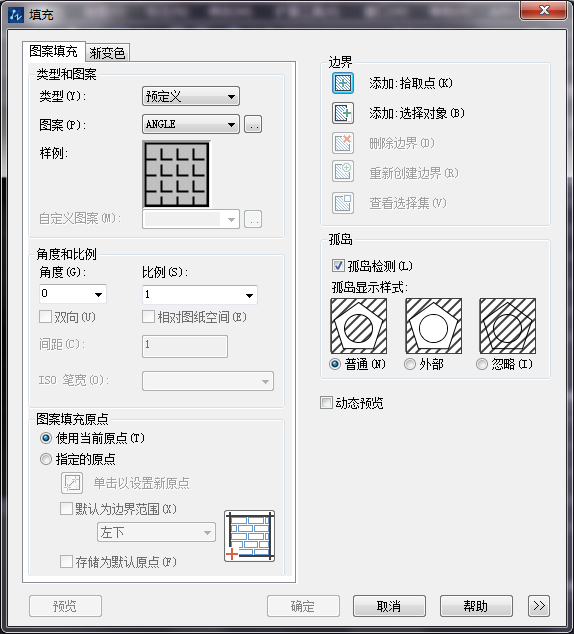

所謂“圖案”，是指使用各種圖線進行不同的排列組合從而構成的圖形元素，此類圖形元素作為一個獨立的整體被填充到各種封閉的圖形區(qū)域內，以表達各自的圖形信息。我們在CAD中執(zhí)行【繪圖】|【圖案填充】命令，可以打開填充對話框，包含圖案填充和漸變色兩個選項卡，其中圖案填充選項卡用于設置填充圖案的類型、樣式、填充角度以及填充比例等，各常用選項如下。

【類型】：其中包含預定義、用戶定義和自定義三種圖樣類型。預定義圖案只適用于封閉的填充邊界；用戶定義圖案可以使用圖形的當前線型創(chuàng)建填充圖樣；自定義圖案是指使用自定義的PAT文件中的圖樣進行填充。

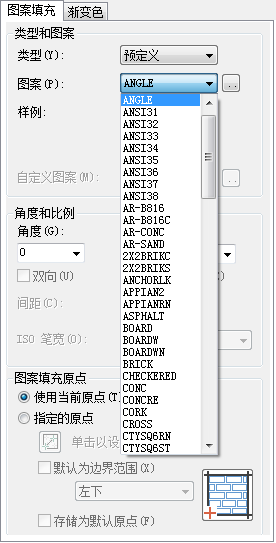

【圖案】：用于顯示預定義類型的填充圖案名稱。用戶可以從下拉列表中選擇所需要的圖案，也可以單擊樣例選項后的圖案樣本，在彈出的填充圖案選項板對話框中選擇所需要的填充圖案。

【樣例】：用于顯示圖案的預覽效果。

【角度】：用于設置圖案的傾斜角度。

【比例】：用于設置圖案的填充比例。

【雙向】復選框：僅適用于用戶定義圖案，選擇該復選框，將增加一組與原圖線垂直的線。

【相對圖紙空間】復選框：僅用于布局選項卡，它將相對圖紙空間單位填充圖案。使用此選項，可以根據適合于布局的比例顯示填充圖案。

【間距】文本框：可以設置用戶定義填充圖案的直線間距。

【ISO筆寬】：決定運用ISO剖面線圖案的線與線之間的間隔，它只在選擇ISO線型圖案時才可用。
