CAD創建外部塊以及在位編輯

由于CAD內部塊僅供當前文件所引用，為了彌補內部塊給繪圖過程帶來的不便，中望CAD提供了【寫塊】命令，使用此命令創建的圖塊，不但可以被當前文件所使用，還可以供其他文件重復使用。下面通過將內部塊創建問外部塊，學習【寫塊】命令的使用方法和技巧。

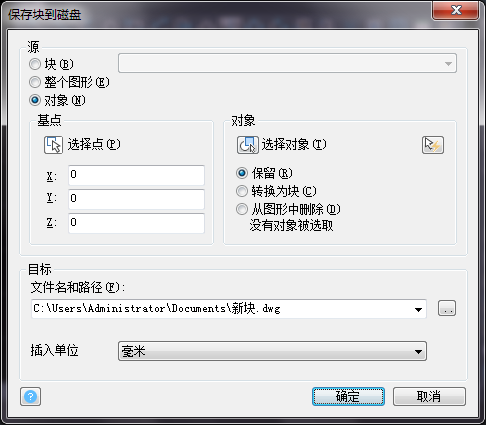

在命令行輸入Wblock或W后按回車鍵，激活寫塊命令，打開寫塊對話框。

在【源】選項組中選擇【塊】單選按鈕，然后展開【塊】下拉列表，選擇“chair”內部塊?！緣K】單選按鈕用于將當前文件中的內部塊轉換為外部塊，進行保存。當選擇該單選圖塊時，其右側的下拉列表被激活，可從中選擇需要被寫入塊文件的內部圖塊。

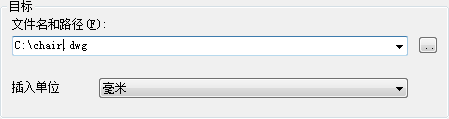

在【文件名和路徑】文本框中，設置外部塊的保存路徑、名稱和單位。在默認狀態下，系統將繼續使用源內部塊的名稱作為外部塊的新名稱進行保存。

單擊確定按鈕，結果“chair”內部塊被轉化為外部塊，以獨立文件形式保存。

【整個圖形】單選按鈕用于將當前文件中的所有圖形對象創建為一個整體圖塊進行保存；【對象】單選按鈕是系統默認選項，用于有選擇性地將當前文件中的部分圖形或全部圖形創建為一個獨立的外部塊。具體操作步驟與創建內部塊相同。

【塊的在位編輯】

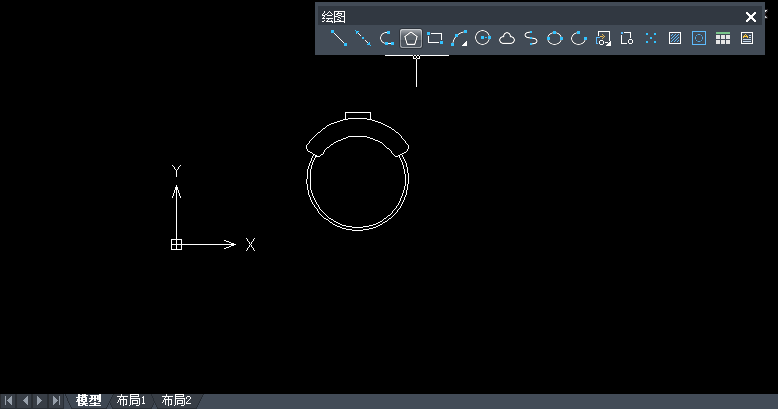

使用【塊編輯器】命令即BEDIT，可以對當前文件中的圖塊進行編輯，以更新先前塊的定義。
