CAD快速查詢圖形信息的方法（一）

在CAD繪圖的過程中，常常涉及到圖形信息的查詢，比如點的坐標、兩點的距離、圖形的面積與周長等。今天我們先來介紹點坐標的查詢和兩點距離的查詢。

點坐標命令主要用于查詢點的X軸向坐標值和y軸向坐標值，所查詢出的坐標值為點的絕對坐標值。執行點坐標命令的方法是：

1.       使用命令簡寫ID并按enter鍵。

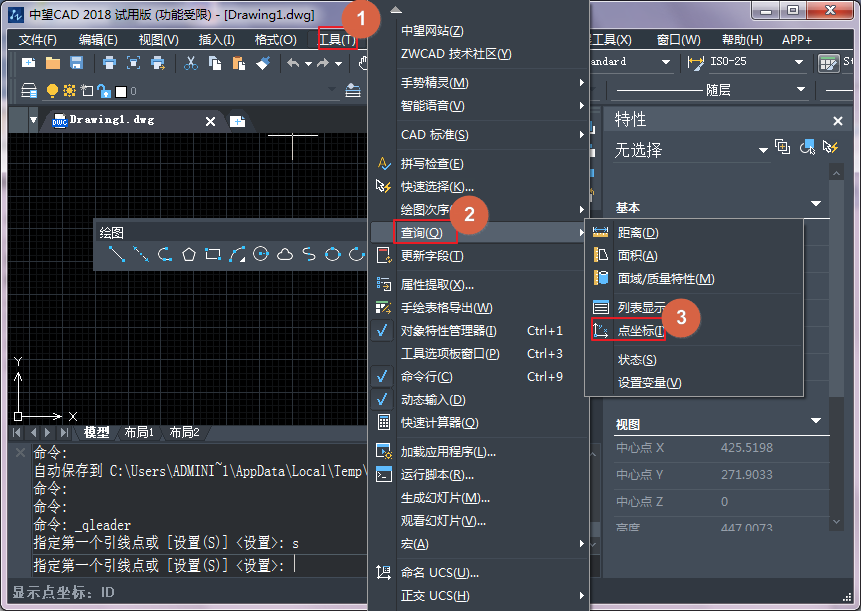

2.       執行【工具】|【查詢】|【點坐標】命令，如下圖所示。

使用距離命令，不但可以查詢?nèi)我鈨牲c(diǎn)之間的距離，還可以查詢兩點的連線與x軸或xy平面的夾角等參數信息。執行距離命令主要有以下方式：

1.       在命令行輸入DI并按enter鍵。

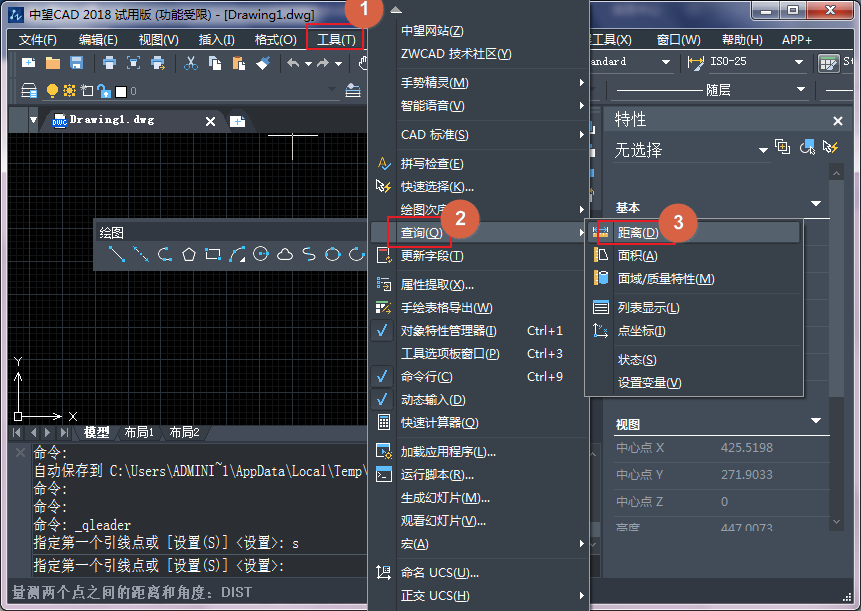

2.       執行【工具】|【查詢】|【距離】命令。

下面通過一個實例來學習使用距離命令。

1.       新建一個空白文件。

2.       執行畫線命令，配合極軸功能繪制長度為200、角度為30°的傾斜線段。

3.       執行【工具】|【查詢】|【距離】命令，根據命令行的提示，查詢傾斜線段的長度、角度等幾何信息。

4.       在命令行提示下輸入X并按enter鍵，結束命令。

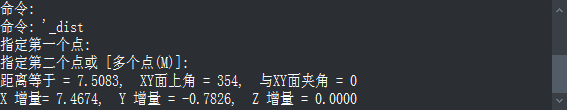

在查詢結果中，包括如下選項：

【距離】：表示所拾取的兩點之間的實際長度。

【XY平面中的傾角】：表示所拾取的兩點邊線X軸正方向的夾角。

【與XY平面的夾角】：表示所拾取的兩點邊線與當前坐標系xy平面的夾角。

【X增量】：表示所拾取的兩點在x軸方向上的坐標差。

【Y增量】：表示所拾取的兩點在Y軸方向上的坐標差。
