CAD中如何創建連續尺寸

對于剛?cè)腴T的同好來說，理清【連續】命令是基礎事項之一，跟著小編一起做一次連續命令，增強一下記憶力吧。

【連續】命令是在現有尺寸的基礎上創建連續的尺寸對象，所創建的連續尺寸位于同一個方向的矢量上。

執行【連續】命令主要有以下幾種方式。

·執行【標注】|【連續】命令。

·單擊【標注】工具欄中的【連續】按鈕。

·在命令行輸入dimcontinue，按enter鍵。

·使用命令簡寫dimcont按enter鍵。

下面跟著小編一起來學習【連續】命令的標注方法和標注技巧吧。

1.     打開任意圖形。

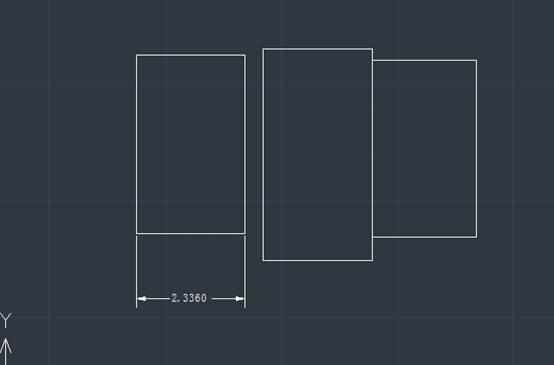

2.     執行【線性】命令，標注如圖所示的線性尺寸。

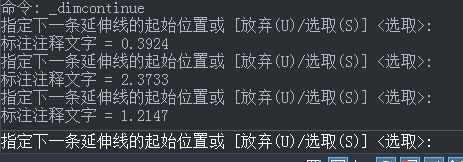

3.     執行【標注】|【連續】命令，根據命令行的提示標注連續尺寸，命令行操作過程如下，Enter鍵退出連續尺寸。
