CAD中如何將圖形前置和后置

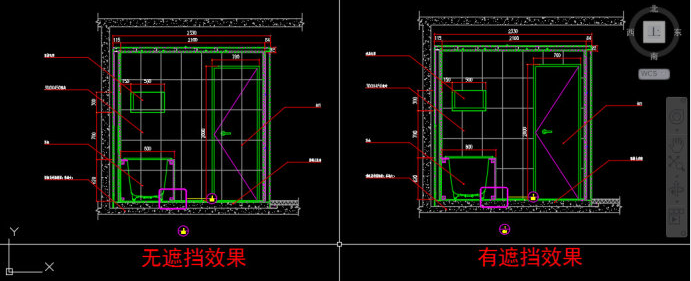

如果CAD圖形中都是線性圖形且最終要單色打印，通常不需設置圖形的前置和后置。但如果實體填充且與其他圖形有重疊，就需要設置圖形的順序了。有時我們?cè)诓迦胍恍┰O(shè)備或構件時，會利用區域覆蓋遮擋后面的圖形，讓圖面看得更整潔一些，可以看一下例圖中有無遮擋效果的對比。

CAD圖形的默認順序

通過CAD創建圖形時，CAD默認先創建的圖形在下面，后創建的圖形在上面。

手動調整圖形順序

在實際應用中，我們不可能完全按照默認順序來創建圖形。這是就需要我們手動調整圖形順序。調整圖形順序的命令是繪圖次序（DRAWORDER）。

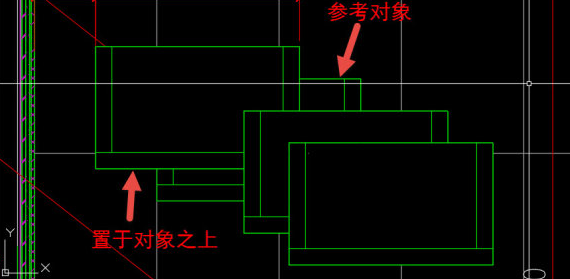

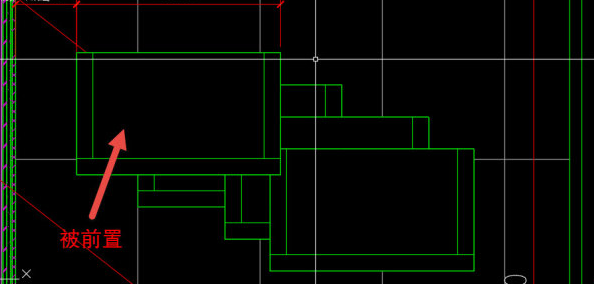

我們可以看到繪圖次序有四個參數：前置、后置、置于對象之下、置于對象之上。 前置就是將選中的圖形放到最前面，后置就是將選中的圖形放到最后面。而置于對象之下和對象之上，是可以選擇一個參考圖形，讓選中的圖形在此圖形的下面或上面。
