CAD怎么繪制、改變和閉合樣條曲線

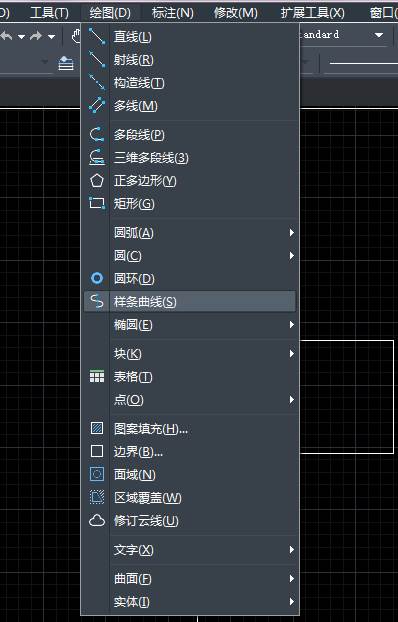

1、  點擊【繪圖】|【樣條曲線】,或者在命令行直接輸入SPL,SPL是樣條曲線的快捷鍵。

CAD怎么繪制、改變和閉合樣條曲線

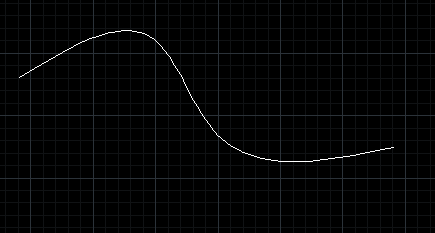

2、  在圖上點擊一點,再移動鼠標點擊另外一個點,需要幾個點控制線的形狀就點擊幾個點,最后連續按空格鍵三次確認樣條曲線形狀并退出命令。



CAD怎么繪制、改變和閉合樣條曲線

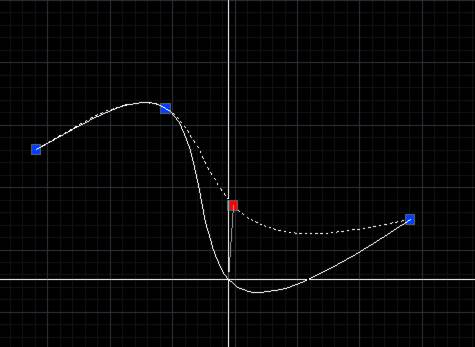

3、  如果想要改變這條曲線的形狀,可以點擊線條,出現夾點,鼠標點擊夾點拖動夾點來控制線條的形狀。



CAD怎么繪制、改變和閉合樣條曲線



4、  如果想要繪制閉合的樣條曲線,只需點擊樣條曲線命令,鼠標在繪圖區繪制樣條曲線,繪制完成后在命令行輸入“C”然后回車,最后再回車一次就可以了。



CAD怎么繪制、改變和閉合樣條曲線
