怎么快速計算CAD圖形的數量
用CAD繪制的圖形中，怎么快速計算這個圖形的數量呢？以下將介紹一種方法。
1、在打開的CAD圖紙中，輸入命令“QSELECT”。
2、按空格鍵，顯示“快速選擇”窗口。

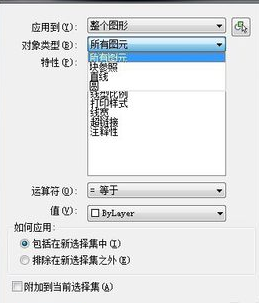

3、選擇對應的對象類型，這里選擇“所有圖元”。
4、選擇搜索范圍，這里選擇已知的圖形，應用到“當前選擇”。

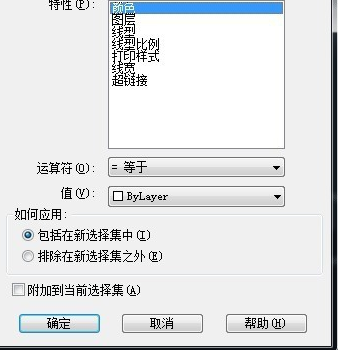

5、選擇特性，比如顏色、圖層、線寬、線性比例等。

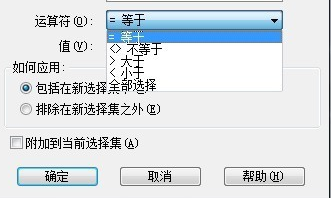

6、選擇運算符，有等于、不等于、大于、小于、全選五種。
7、選擇特性對應的值，每個特性對應的值不一樣。
8、點擊“確定”，在命令欄中就可以顯示對象的數量了。
