CAD填充如何編輯

CAD填充的編輯包括填充比例、圖案等相關參數的調整以及填充邊界的調整。在選中填充或雙擊填充后會打開填充對話框，就可以調整填充的參數，這些參數的設置跟創建填充時是一樣的。以下將介紹填充邊界，即填充范圍的調整。

調整關聯填充的邊界線

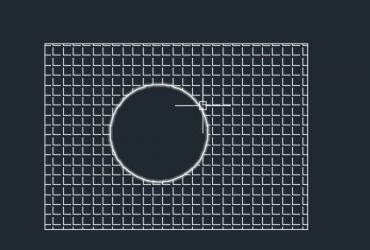

當我們創建填充的時候，填充默認是與選定的邊界線關聯的，也就是說填充圖案的邊界會自動匹配選定的邊界線，我們調整邊界線的位置或形狀的時候，填充就會跟隨變化。

因?yàn)樘畛淠J(rèn)與邊界線關聯，因此大家使用時通常直接調整圖形，不太關注怎么去編輯填充。在CAD高版本為了更方便大家選擇和調整邊界，當我們選擇填充時，會自動將關聯的邊界一起選中。

編輯不關聯填充的邊界線

如果創建填充的時候沒有選擇關聯，或者填充后刪除了邊界或單獨移動了填充，填充都不再與邊界線關聯，調整邊界線將填充將不再跟隨變化。在CAD高版本可以直接對填充邊界的夾點進行編輯。

有時候低版本的CAD不支持填充的夾點編輯，如果填充已經沒有關聯邊界，就沒有辦法調整邊界形狀了，只能重新生成填充邊界，然后再通過調整邊界線來編輯填充。
