CAD中為什么有些圖紙很小卻打開很慢

幾十兆甚至上百兆的圖紙用CAD圖紙打開和操作速度慢很正常,但偶爾會碰到有些圖紙,圖紙只有一兩兆,可是用CAD打開時卻非常慢,打開后操作也很慢,這是為什么呢?這里給大家簡單介紹幾種情況,遇到類似圖紙的時候可以先從這幾個方面來分析。

1、  密集或單元數非常多的填充

以前遇到過多張打開和操作特別慢的圖紙,發現有一個共同點,要么圖中有大面積的填充,要么錯誤地將線性填充圖案比例設置得過小。一個填充圖案在保存圖紙時只需要記錄一些參數,例如邊界線、原點、圖案樣式名、比例等等,使用SOLID填充或圖形填充,比例設置為1或1000對于保存文件大小基本沒有影響。但要將填充顯示出來,使用SOLID或普通填充圖案,比例設置成1或1000就相差很多了。

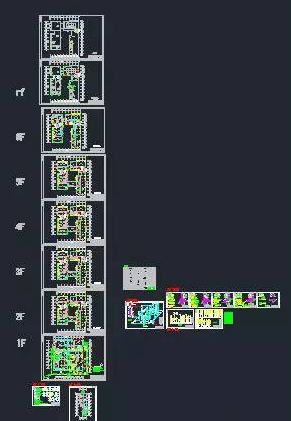

下圖所示的排水圖紙只有2M多,但是因?yàn)閷⒕€性填充比例設置得極小導致出現了打開和操作極慢的情況。



CAD中為什么有些圖紙很小卻打開很慢



這張排水圖紙打開和操作都很慢,有時甚至還會退出。其中的問題出在消火栓上,如下圖所示。





這里應該用SOLID填充,結果用的是ANSI37,比例設置成0.01。我將這個填充復制到一張新圖中炸開,發現這里面有90多萬條線,這一張圖中這樣的消火栓有六七十個,也就是這張圖中有幾千萬條線,CAD吃不消也很正常了。

2、  大量的區域覆蓋WIPEOUT

有一些圖紙大小只有2MB多,打開還不算太慢,但打開后縮放和平移的時候非常卡,最終發現原因出在圖中大量的區域覆蓋,如下圖所示。



這張圖紙里面有3963個區域覆蓋,將這些區域覆蓋刪除后,縮放和平移一下子就順暢了。

3、  圖插入了復雜的圖紙或圖像

圖紙插入外部參照或者光柵圖像的時候,圖紙中記錄的只是外部參照圖紙和光柵圖像的文件名,圖紙的大小并不會增加多少。有些圖紙中只是畫了幾條線,但可能插入了一張幾十兆的圖紙甚至上百兆的光柵圖像,當打開圖紙的時候,插入的外部參照和光柵圖像就要被讀取和顯示出來,圖紙打開和操作的速度會很慢,如果內存不足,同樣可能會打不開。




推薦閱讀:機械CAD

推薦閱讀:CAD制圖初學入門
