CAD底圖如何做淡顯處理

底圖處理,一般多出現在建筑工程設計中。項目涉及眾多專業,例如設備、結構、園林、景觀亮化等等。他們都需要在建筑圖的基礎上繪制自己專業的東西,所以需要處理建筑底圖。 建筑底圖處理一般通過刪除或凍結與本專業無關的圖層實現。在畫圖過程中為了突出本專業的東西,使得眼睛不受建筑圖層顏色的干擾,則還需要進一步進行淡顯處理。

底圖參照步驟:插入——DWF參照底圖——選擇參照文件——確定。

插入的參照,如果在你的窗口未看到,雙擊鼠標滑輪會出現。選中底圖,會發現底圖是一個整體。

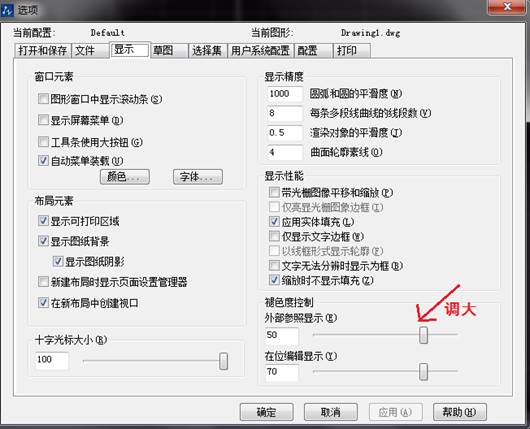

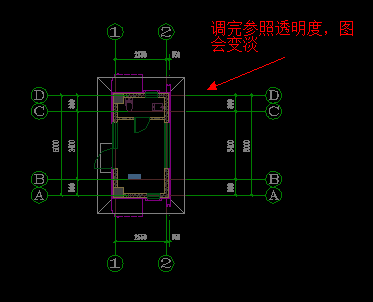

參照的淡顯處理有兩種方法:一是在參照的源文件中,將所有圖層設置成8灰:輸入la——圖層全選——顏色設為8。二是通過設置參照的透明度實現:輸入op——顯示——外部參照顯示(數值越大,參照越透明)——確定。



CAD底圖如何做淡顯處理



CAD底圖如何做淡顯處理
