如何設置CAD圖形的厚度

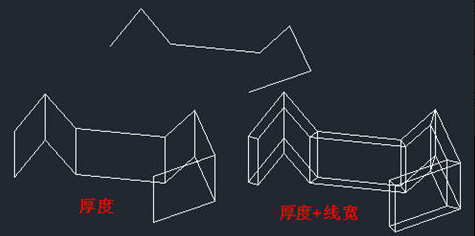

CAD中的線并不是單純的二維線,直線、圓、多段線等圖形都可以設置厚度,多段線還可以設置寬度,一條簡單的多段線通過修改參數可以看上去像一個三維圖形,如下圖所示。



如何設置CAD圖形的厚度

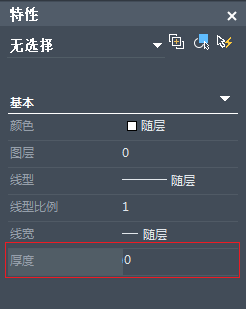

在特性框(CTRL+1)中可以看到厚度是一個常規屬性,在不選擇任何對象的時候也可以設置厚度參數,但這個厚度參數就會影響你隨后繪制的圖形。如果你繪制的就是單純的平面圖,厚度的設置不會對圖形顯示和打印有什么影響,只有當你切換到其他視圖的時候才會察覺到這個問題。



如何設置CAD圖形的厚度



圖形對象可以在特性框中單獨設置厚度,有些圖形直接在參數里就提供了厚度參數,例如矩形。在CAD中可以通過變量:THICKNESS或命令:ELEV來設置新創建圖形的厚度,一旦設置厚度后,后面繪制的直線、圓弧、多段線等都會有厚度,但惟獨矩形因?yàn)榭梢詥为?dú)設置厚度而不會受此變量影響,樣條曲線、面域等這些本身就不支持厚度參數。

如果發現繪制的圖形有厚度,需要再改回去怎么辦?首先要將THICKNESS改為0,方法有幾種:

1、輸入thickness,回車,再輸入0,回車。

2、在下拉菜單中選擇:【格式】|【厚度】,輸入0,回車。

3、不選擇任何對象,打開特性框(CTRL+1),在厚度欄輸入0。

修改厚度值的設置只會影響新創建的圖形,之前已經繪制的圖形是不會受影響的,要將之前創建圖形的厚度也改為0,只能是選中這些對象,然后在特性框(CTRL+1)中將厚度值統一改為0。
