CAD選擇對象的方法和技巧

在CAD中要編輯圖形，首先必須要選擇圖形，最快、最準確地選擇圖形，可以大大提升繪圖效率。為了讓大家對選擇技巧有更全面的了解，這里將我們經常用到的CAD選擇方式更詳細地介紹一下。

1、點選

用鼠標直接點取圖形的任意一邊界，處于選中狀態的圖形會顯示虛線同時出現幾個藍色點。此方法可以在選取單個對象時使用。

2、框選

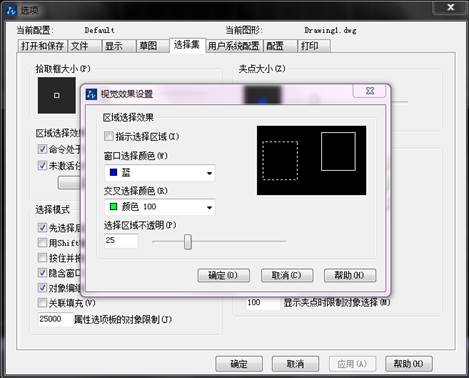

框選就是先在繪圖區空白處選擇一點確定選框的一個交點，然后拖動鼠標，形成一個矩形框來選擇對象?？蜻x方式分為兩種：窗口方式和交叉。在CAD中從左往右框選是窗口模式，圖形完全在框選范圍內才會被選中；從右往左框選是交叉模式，圖形有任意一部分在框選范圍內就會被選中。CAD中對這兩種模式有非常明顯的提示，首先窗口框選的邊界是實線，交叉框選的邊界是虛線，在CAD高版本加上了顏色區別，窗口選框?yàn)樗{(lán)色，交叉選框?yàn)榫G色。這種提示對于初學者來說還是有必要的，但對于熟練使用CAD的用戶比較多余，因此可以將其設置為不顯示，設置方法是在“選項”對話框的“選擇集”選項卡中點“視覺效果設置”按鈕，取消“指示選擇區域”。

3、累加選擇

默認狀態下，CAD是累加選擇狀態，也就是只要是在選擇對象的狀態，不斷點選和框選，所有選擇對象都會被添加到選擇集中。如果累加選擇狀態被關閉，以前選擇的對象會被新選擇的對象替換。

控制累加選擇的變量是PICKADD，變量為1時，可以累加選擇，設置為0時，無法累加選擇。利用屬性框上面的累加選擇按鈕可以快速切換這個狀態。點擊按鈕即可在兩種狀態間切換，顯示為“+”號，表示PICKADD打開，顯示為“1”，表示PICKADD關閉。如下圖所示。

4、快速選擇

快速選擇可以通過設置一些條件，快速?gòu)膱D中將所有滿足條件的圖形都選擇出來。

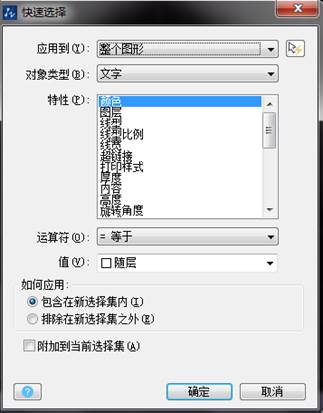

快速選擇的命令是Qselect，也可以點屬性框右上角的快速選擇按鈕直接調用這命令。輸入命令后，會彈出快速選擇對話框，如下圖所示。

這個對話框主要分三部分：上面是應用范圍，是整體圖形還是從框選的一部分圖形中篩選；中間是過濾條件，包括對象類型，作為過濾條件的特性，運算符和值；最下面是選擇出來的對象要怎么辦，是添加到新選擇集中，排除到新選擇集之外，還是附加到當前的選擇集中。
