CAD外部參照插入后圖形不匹配該怎么辦

有時候我們會遇到這樣的問題:有兩張單位不同的圖,將一張圖復制,在另一張圖中粘貼到原坐標,兩張圖可以很好地匹配,但將一張圖以外部參照的方式插入到另一張圖卻發現圖形無法匹配。

為什么兩張圖單位不同,復制粘貼沒事,插入外部參照就有問題了呢?這跟CAD內部的處理機制有關系。

從一張圖將圖形復制粘貼到另一張圖時,CAD會忽略單位,比如從一張單位為英寸的圖中復制一個半徑為10的圓到一張單位為毫米的圖中,圓的半徑仍是10,也就是說變成了10毫米。但在插入外部參照的時候,CAD考慮到存在不同單位圖紙參照的問題,因此在插入外部參照的時候會考慮單位,如下圖所示。



上圖中告訴我們:插入的外部參照圖紙的單位是英寸,因為當前圖紙單位是毫米,所以插入的圖形會放大25.4倍。

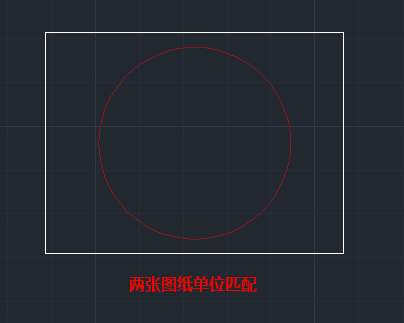

假如單位正常插入外部參照效果如下:



CAD外部參照插入后圖形不匹配該怎么辦



假如單位不匹配,外部參照的效果如下:



CAD外部參照插入后圖形不匹配該怎么辦



不僅圖形被放大,而且由于圖形并不在原點處,外部參照圖形會按比例偏離原點或靠近原點。

如果遇到類似問題,首先輸入UNITS命令檢查一下兩張圖的單位,然后將兩張圖的單位設置成一樣的就好了。
