CAD中怎么繪制與未知角度的斜線有一定夾角的直線

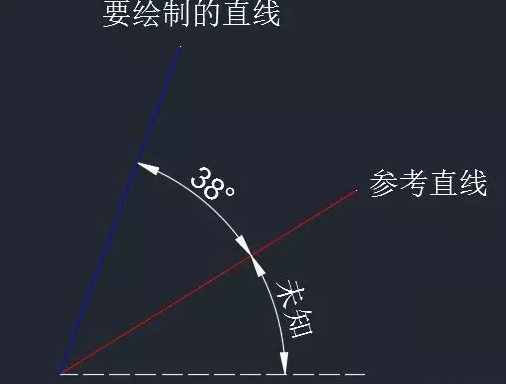

CAD繪制圖形時可以直接輸入角度，但這個角度是與X軸正向的夾角，有時我們需要繪制一條與圖中斜線呈一定夾角的直線，如下圖所示。

遇到這種狀況你會怎么辦呢？下面介紹幾種方法，大家可以根據應用場景的不同來選擇自己比較喜歡的方法。

一、 利用旋轉的復制選項

旋轉的角度就是相對角度，很多人沒有注意到旋轉命令有復制的選項，也就是旋轉圖形的時候可以同時復制。下面就簡單看一下操作步驟：

1、 選中參照直線，輸入RO，回車，基點選擇兩條線的交點后回車。

2、 輸入C，回車，輸入38度，就可以得到與參考直線夾角38度，長度相等的直線。

二、構造線XLINE

構造線XLINE也可以參考圖中的直線，繪制跟參照直線一定角度的XLINE，操作方法如下：

輸入XL，回車，輸入A，回車，輸入R，回車，選擇圖中的直線，角度輸入38，然后在圖中指定一個點來確定構造線的位置，。

三、 利用極軸

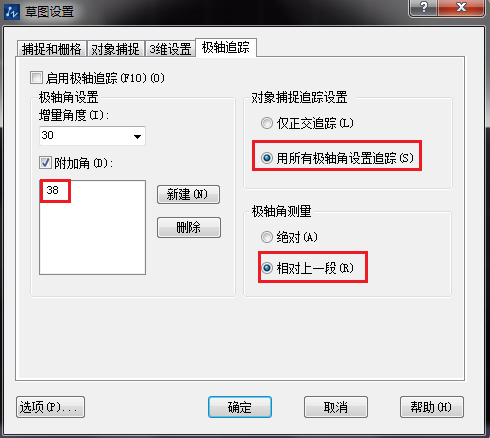

CAD的極軸可以設置增量角，這個增量角可以是相對于X軸正向的，也可以設置成“相對上一段”。新建一個附加角為38，然后將極軸角測量設置為相對上一段，如下圖所示。

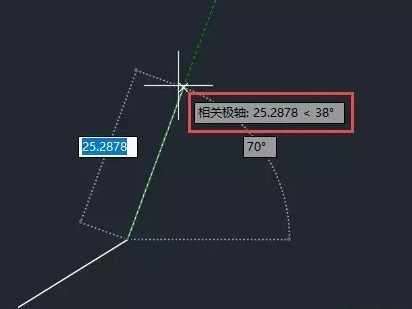

這樣設置后，需要先繪制第一段，連續繪制第二段的時候極軸角才能起作用，而且這個參考角度跟直線繪制的方向還有關系，如圖所示。
