在CAD中如何快速選擇相同或類似的圖形、圖塊

在繪圖過程有時需要選擇相同或類似的對象進行相同的操作，或通過選擇所有同名的圖塊來統計圖塊數量或一次性刪除此圖塊。CAD提供了多種選擇相同或類似圖形和圖塊的方法，選用那種方法取決于這些圖形的共同屬性是什么，有的方法很簡單，但不一定能一次選出你需要的圖形，有些方法可以設置各種過濾條件，但操作起來相對復雜一些。

下面簡單介紹一下CAD提供的幾種方法，大家可以根據實際情況決定用哪一種方法。

一、選擇類似對象（SELECTSIMILIAR）

當選擇了一個對象后，右鍵菜單中會提供類似對象和全部不選的選項。選擇類似對象可用于選取同類型的對象和同名的圖塊。例如下圖中，我要選擇圖中所有圓，我只選擇一個圓，然后在右鍵菜單中選擇“選擇類似對象”，就可以將同一圖層上所有圓都選中。

二、快速選擇(QSELECT)

快速選擇可以通過設置一些條件，快速從圖中將所有滿足條件的圖形都選擇出來。

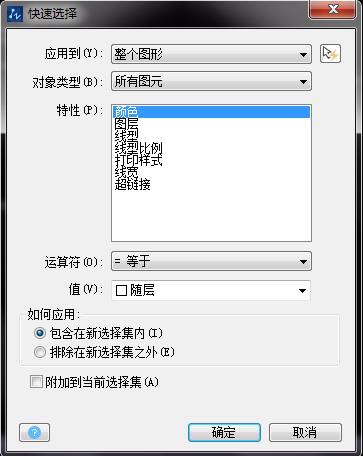

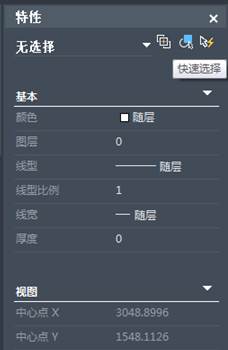

快速選擇的命令是Qselect，也可以點特性面板右上角的快速選擇按鈕直接調用這命令。打開對話框后，可以設置應用范圍、對象類型、用于過濾的參數和參數值以及應用方式。

三、對象選擇過濾器（FILTER）

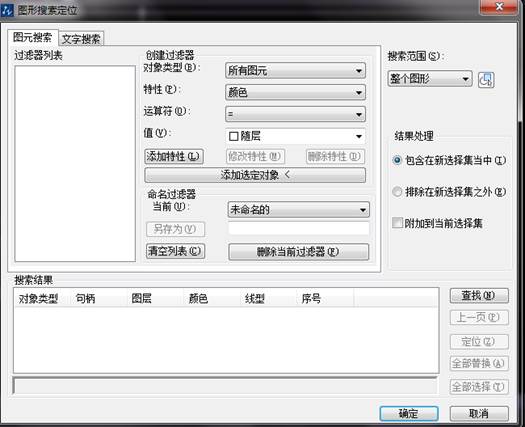

對象選擇過濾器跟快速選擇有些類似，不同的是：對象選擇過濾器一次可以設置多個條件，而且可以單擊“添加選定對象”按鈕拾取圖中對象來獲取條件，然后將多余的條件選中后刪除；設置好過濾器后可以保存，下次選擇的時候還可以再用，如下圖所示。
