CAD怎么畫汽車平面圖


想要利用CAD畫一個簡單的汽車平面圖,應該怎么做呢,下面跟著小編一起來畫簡易的小轎車平面圖吧。

1、首先將CAD這款軟件打開,進入到CAD的操作界面;

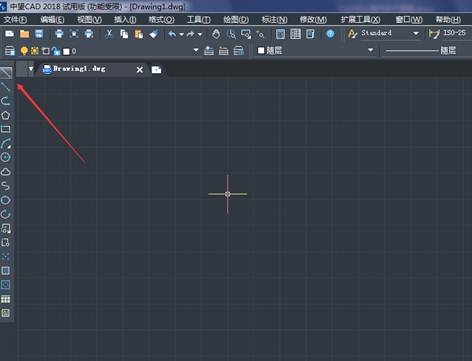

2、在該界面找到直線命令,如圖所示:

CAD怎么畫汽車平面圖

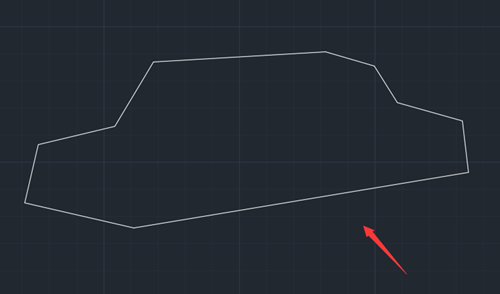

3、選擇直線命令,在繪圖區里繪制汽車的輪廓,如圖所示:

CAD怎么畫汽車平面圖

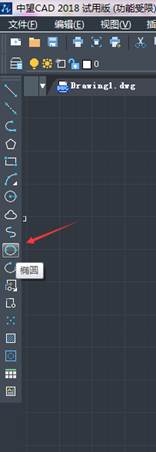

4、再在工具區里找到橢圓形工具,如圖所示:

CAD怎么畫汽車平面圖

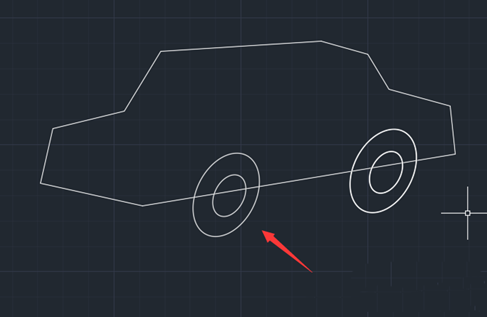

5、選擇橢圓形工具在上畫出汽車的輪胎,如圖所示:

CAD怎么畫汽車平面圖

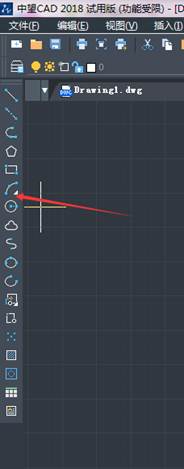

6、再在工具區內找到圓弧選項,如圖所示:

CAD怎么畫汽車平面圖

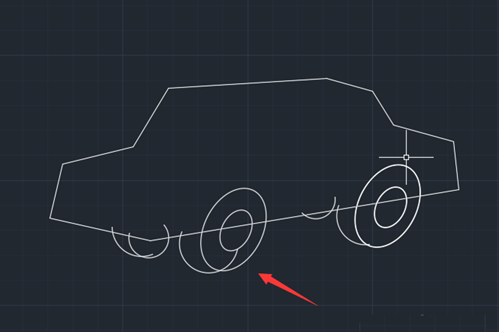

7、選擇圓弧選項,在車輪和車身上畫出里面的輪胎結構線,如圖所示:

CAD怎么畫汽車平面圖

8、再在工具區內找到修剪命令;

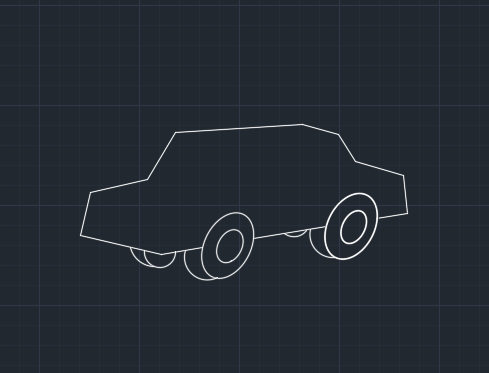

9、選擇修剪命令將圖中多余的線修剪掉,如圖所示:

CAD怎么畫汽車平面圖

10、再在工具區內找到直線命令;

11、選擇直線命令,在汽車輪廓內畫出汽車的整體結構,如圖所示:

CAD怎么畫汽車平面圖

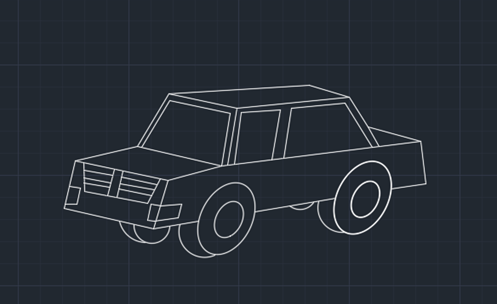

12、在選擇修剪命令,將多余的線修剪掉這樣我們在CAD中就畫出了小汽車,如圖所示:

CAD怎么畫汽車平面圖
