CAD圖紙中的圖形怎么測量周長和面積?

利用CAD畫圖的時候，往往需要測量圖形的周長和面積，如何做到快速的測量呢？下面我們來看一下詳細的測量方法。

1、打開CAD這款軟件，進入CAD的操作界面，如圖所示：

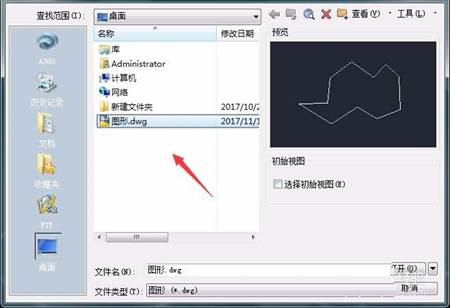

2、在該界面內按下Ctrl+O鍵彈出選擇文件對話框，在該對話框內找到我們需要的圖形文件，如圖所示：

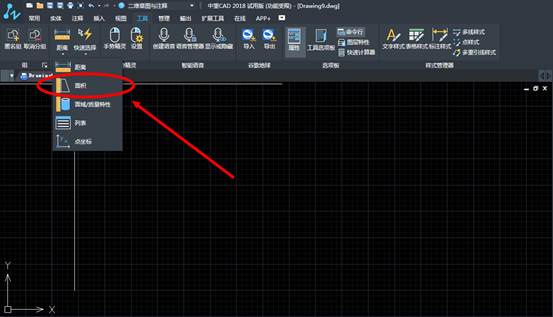

3、打開圖形以后在上面的菜單里找到“工具”選項，并且點擊“測量”選項，在其子級菜單里找到“面積”選項。如圖所示：

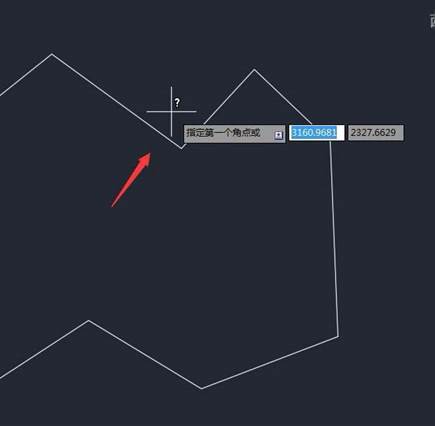

5、點擊面積選項，提示我們選擇第一個角點，如圖所示：

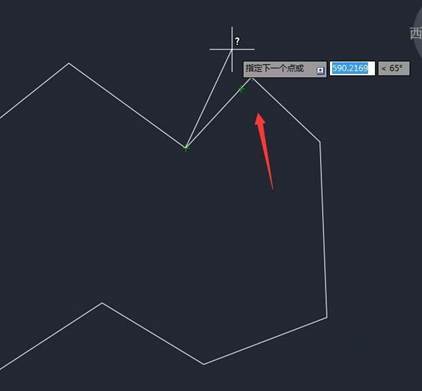

6、選擇第一個角點以后，提示我們指定下一點，如圖所示：

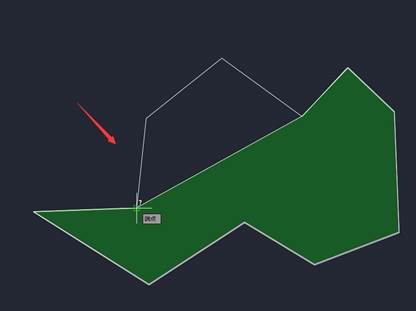

7、依次操作，可以看到圖形的內部逐漸被綠色填充，如圖所示：

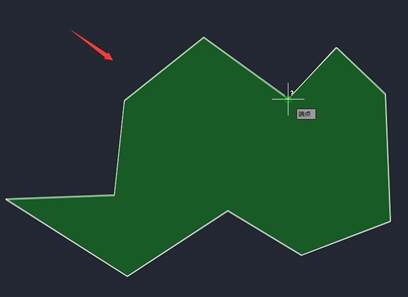

8、直到最后一點，我們的圖形就被綠色完全的填充了，如圖所示：

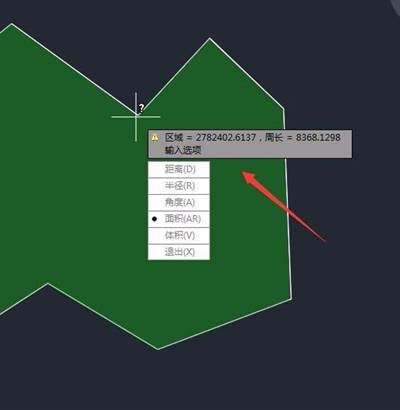

9、將起點和終點重合起來然后按下回車鍵，可以看到我們的推行的面積和周長就計算出來了，如圖所示：

以上就是CAD測量圖形周長和面積的方法，歡迎大家前來學習！
