CAD卷簾門的繪制方法



 如何用CAD畫卷簾門呢?下面我們來看看詳細步驟。

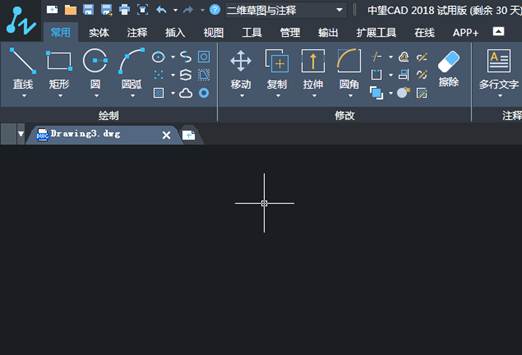

1、我們先把中望CAD這款軟件打開,進入到該軟件的操作界面如圖所示:

CAD卷簾門的繪制方法

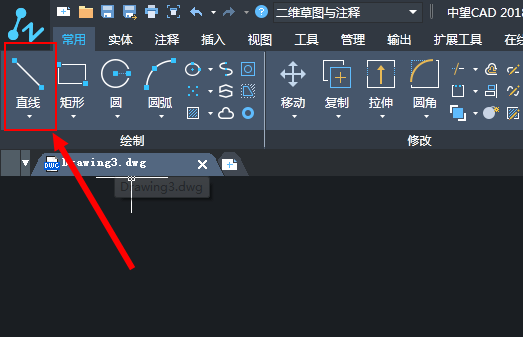

2、在該界面內找到直線命令,如圖所示:

CAD卷簾門的繪制方法

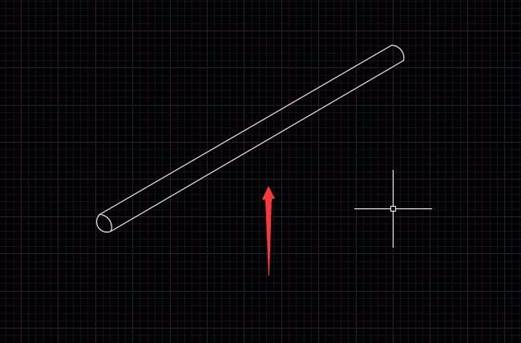

3、選擇直線命令我們繪制出卷簾門的門軸,如圖所示:

CAD卷簾門的繪制方法

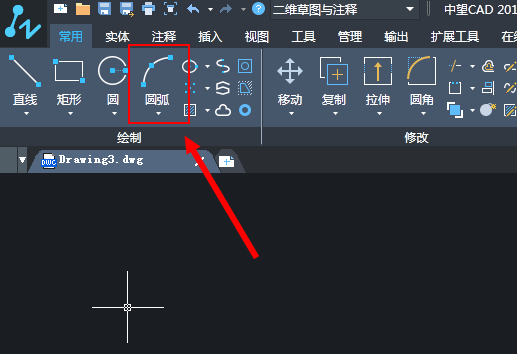

4、繪制好門軸之后我們在再找到圓弧選項,如圖所示:

CAD卷簾門的繪制方法

5、在門軸上我們畫出弧線,然后在使用直線命令畫出卷簾,如圖所示:

CAD卷簾門的繪制方法

6、再使用直線命令在畫出門軸和卷簾之間的連接件,如圖所示:

CAD卷簾門的繪制方法

7、繪制好連接件之后再找到修剪命令,如圖所示:

CAD卷簾門的繪制方法

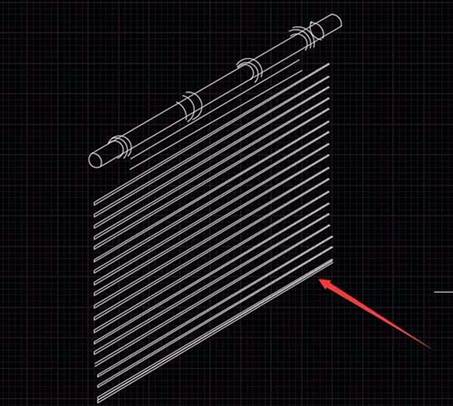

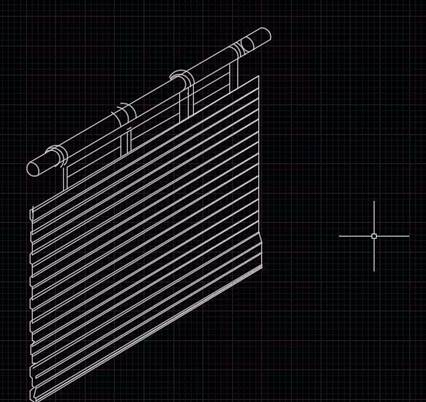

8、使用修剪命令我們將多余的線進行修剪,然后畫出卷簾之間的連接件這樣我們的卷簾門就畫好了,如圖所示:

CAD卷簾門的繪制方法

以上就是CAD繪制卷簾門的教程,很簡單,希望大家喜歡。
