CAD如何使用陣列命令AR寫弧形文字

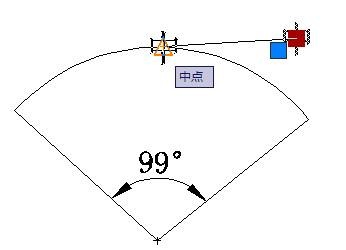

如何畫一個圓心角為99度的弧,用單行文字命令DT創建文字“中”,把文字的對正樣式改為正中,鼠標左鍵點擊文字的中間夾點,用M命令把文字移動到弧度中點上,然后再把文字垂直往上移動到弧上。

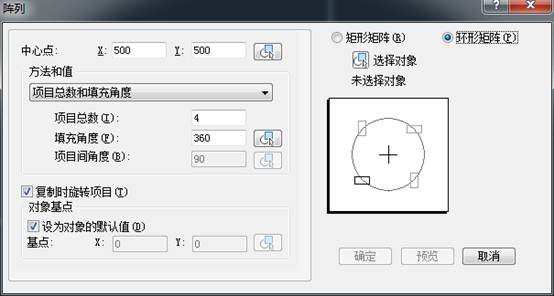

使用陣列命令AR,選擇弧的圓心(中心點為弧的圓心),輸入項目總數和填充角度(如下圖所 示),下圖右上角有“選擇對象“按鈕,鼠標點擊“選擇對象”按鈕,然后點擊“確定”。

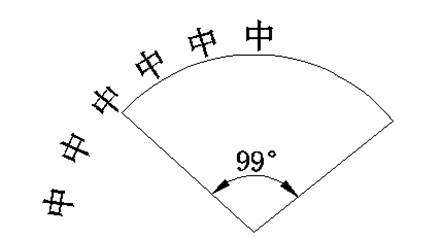

陣列完成后,文字實現了以下圖的陣列
使用旋轉命令RO把已上圖示到6個文字旋轉至下圖所示的位置,然后鼠標左鍵雙擊文字,修改文字內容。

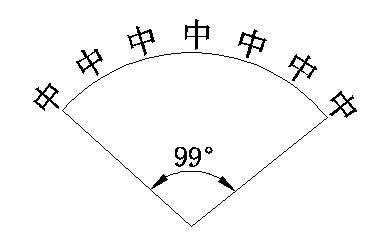

修改好的文字如下圖所示。
