如何用CAD畫圖測算三角形的邊長



已知一直角三角形,知其高和斜邊的長度,求其底的長度,不能用數學公式求算,如何用CAD畫圖的方法求出呢?接下來請看一下的步驟。

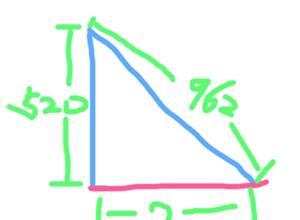

1.首先隨便設一下數值,指定直角三角形的高度為520mm,斜邊長度為962mm,求底邊長度為多少?

如何用CAD畫圖測算三角形的邊長

2.打開cad軟件,同時,設置正交功能,用直線畫一條520mm的豎線。

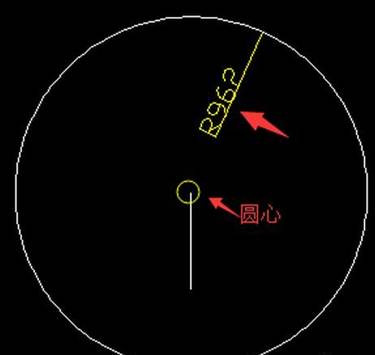

3.點擊圓工具,捕捉直線的上端點,畫一個半徑為962的圓。

如何用CAD畫圖測算三角形的邊長

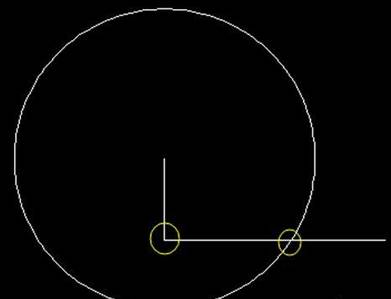

4.點擊直線工具,垂直于堅線畫一條橫線,線要與畫有交點。

如何用CAD畫圖測算三角形的邊長

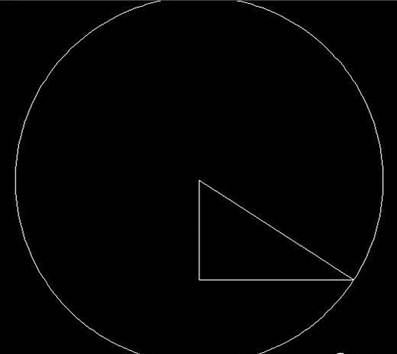

5.用直線工具連接豎線的上端點與橫線與圓的交點,用裁剪工具將多余的線條去掉,三角形繪制完成。

如何用CAD畫圖測算三角形的邊長

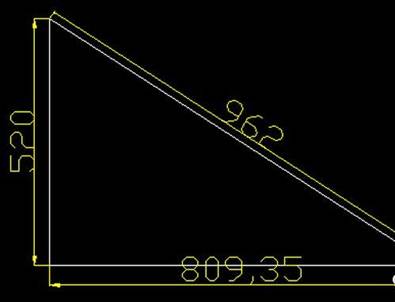

6.現在可以用測量工具,測出底邊的長了。不用再用計算器算二次根方了,是不是很方便。

如何用CAD畫圖測算三角形的邊長
