如何用CAD線性標注方式標注直徑尺寸



在軸的零件圖標注中,往往需要用線性標注方式標注,但是為了表達此零件是軸類零件,一般標注都需要用線性標注方法標注直徑尺寸。



在此類零件的標注,一般可以用兩種方法去標注:

1、先用線性標注方式標注尺寸,然后修改標注尺寸在尺寸數字前加%%c(直徑表達符號)

此方法是最笨也是最慢的方法,輸入ED命令,選擇需要修改的尺寸,在<>前加%%c,如圖:

如何用CAD線性標注方式標注直徑尺寸



2、設置標注樣式。建議采用此方法

輸入命令“d”彈出標注樣式對話框,新建,輸入新樣式名,用于“直徑標注”,繼續

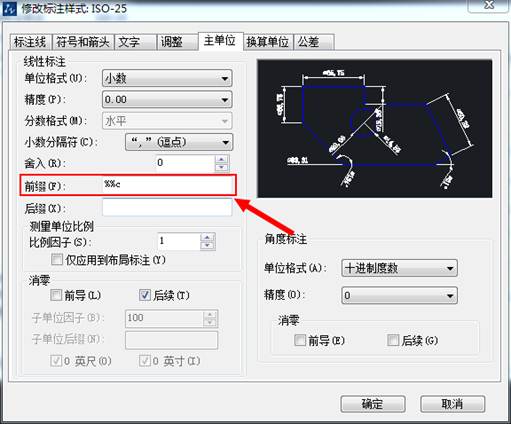

進入“主單位”對話框,在前綴后輸入%%c,如圖:

如何用CAD線性標注方式標注直徑尺寸

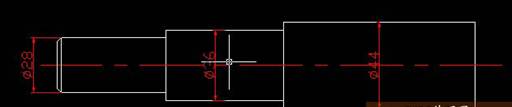

確定,在點擊線性標注,此時尺寸前就會帶有Φ,如圖:

如何用CAD線性標注方式標注直徑尺寸
