如何在CAD中同時標注出毫米和英寸單位的數值



中望CAD中如何同時標注出毫米和英寸單位的數值?下面給大家介紹一下具體方法:

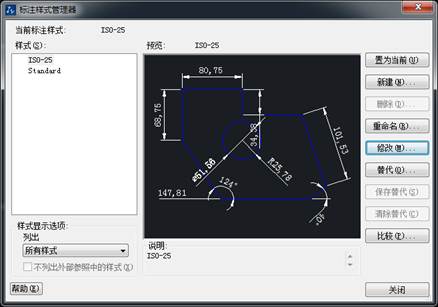

1、在屏幕下方輸入快捷鍵“D”命令,彈出標注樣式管理器,如圖:

如何在CAD中同時標注出毫米和英寸單位的數值

2、點擊“修改”,進入“換算單位”,顯示換算單位勾選,在換算單位乘數后輸入值1/25.4=0.03937007874,如圖:

如何在CAD中同時標注出毫米和英寸單位的數值

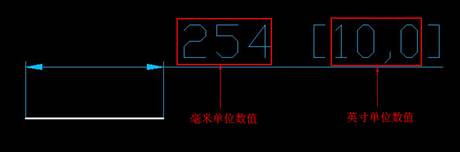

確定,再試試標注:

如何在CAD中同時標注出毫米和英寸單位的數值



以上就是在CAD中同時標注出毫米和英寸單位的數值的教程,大家掌握了嗎?
