CAD內如何把樣條曲線和直線合并成多段線



在CAD中樣條曲線和直線、圓弧等按正確的合并多段線步驟是合并不成多段線,下面給大家介紹一種方法:

1、在CAD中作好你需要合并的線條,如圖(以樣條曲線和直線為例):

CAD內如何把樣條曲線和直線合并成多段線

a

2、將圖另存為R12/ LT2 DXF格式,保存;

3、打開剛保存的R12格式,全選中;

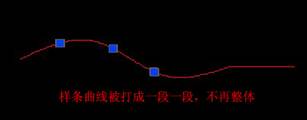

4、全部選中后,將其打散成一段一段;

CAD內如何把樣條曲線和直線合并成多段線

5、命令pe。

pe PEDIT 選擇多段線或 [多條(M)]: m

選擇對象:129項
是否將直線和圓弧轉換為多段線?[是(Y)/否(N)]? <Y>

[閉合(C)/打開(O)/合并(J)/寬度(W)/擬合(F)/樣條曲線(S)/非曲線化(D)/線型生成(L)/放
棄(U)]: j

合并類型 = 延伸

輸入模糊距離或 [合并類型(J)] <0.0000>:回車
多段線已增加 190 條線段

完成。



結果如圖:

CAD內如何把樣條曲線和直線合并成多段線

看上圖,樣條曲線和直線已合并一條線。
