CAD修改全局線型比例因子的介紹

通過全局修改或單個修改每個對象的線型比例因子，可以以不同的比例使用同一個線型。默認情況下，全局線型和單個線型比例均為1.0。比例越小， 每個繪圖單位中生成的重復圖案就越多。

一、修改全局線型比例因子：
修改全局線型比例因子可以全局修改新建和現有對象的線型比例。

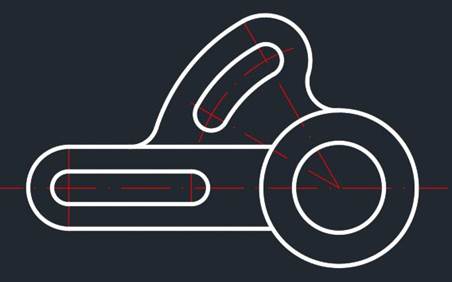

1.CAD按【Ctrl+O】鍵快速打開一個圖形文件，如圖所示。

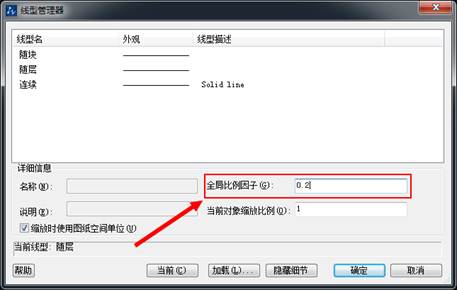

2.在命令行輸入LT（Ltscale命令簡寫）；在打開的“線型管理器”中單擊“顯示細節”按鈕，然后將“全局比例因子”值設置為0.2，如圖所示。

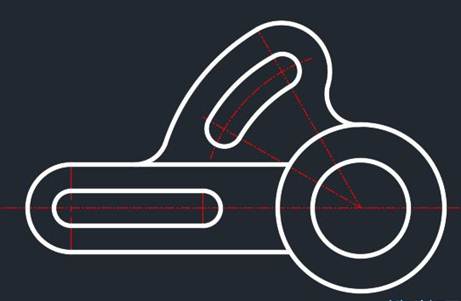

3.單擊“確定”按鈕，繪圖區中的對象邊界會發生一些變化，如圖所示。

二、修改當前對象線型比例因子：
  CAD修改當前對象線型比例因子可以設置新建對象的線型比例。
1.按【Ctrl+O】鍵快速打開一個圖形文件，在不修改對象線型比例因子的情況下新繪制一個圓形，如圖所示。


2.在CAD命令行輸入【Celtscale】命令，按【Enter】鍵，在命令提示中輸入將當前對象線型比例因子設為2.5，并按【Enter】鍵執行，如圖所示；或在“線型管理器"”中設置“當前對象縮放比例”參數。

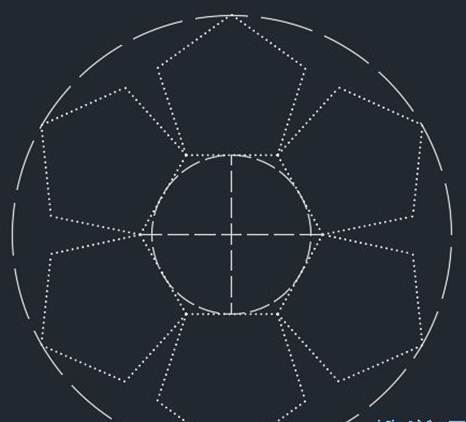

3.將當前對象線型比例因子設置以后，新建的對象將以上面設置的線型比例顯示在繪圖區中。使用圓命令繪制一個圓，效果如圖所示。


注：不能顯示完整線型圖案的短線段將顯示為連續線。對于太短，甚至不能顯示一個虛線小段的線段，可以使用更大線型比例。
