CAD中繪制兩扇推拉窗戶平面簡圖



兩扇推拉的窗戶是怎么制作的呢?下面看看以下的CAD繪制過程。

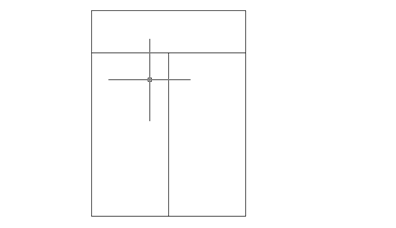

 1、在CAD中繪制你需要的窗戶,如果你的圖上需要幾種類型的窗戶,那么就都繪制出來。

CAD中繪制兩扇推拉窗戶平面簡圖

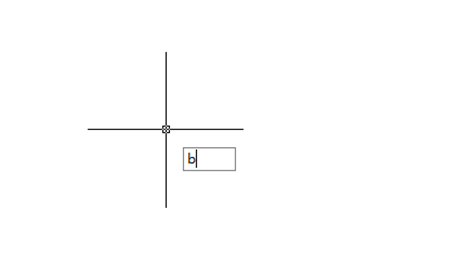

2、命令行輸入b快捷命令,我們寫入一些塊。

CAD中繪制兩扇推拉窗戶平面簡圖

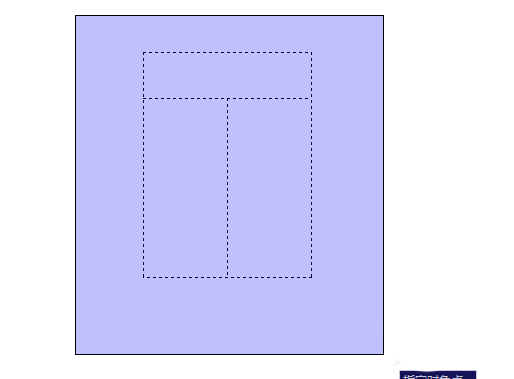

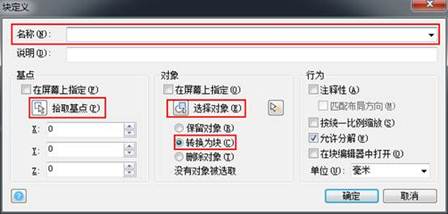

3、彈出寫入塊的窗口,在名稱上表明清楚是那種窗戶,點擊基點在屏幕上指定,然后選取圖形在屏幕上框選后右鍵單擊回到塊單擊確定。

CAD中繪制兩扇推拉窗戶平面簡圖

CAD中繪制兩扇推拉窗戶平面簡圖

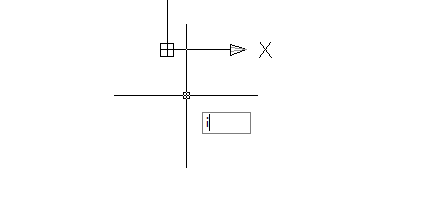

4、在你需要的立面圖中插入你定義的塊,在命令行輸入i快捷命令。單擊回車。

CAD中繪制兩扇推拉窗戶平面簡圖

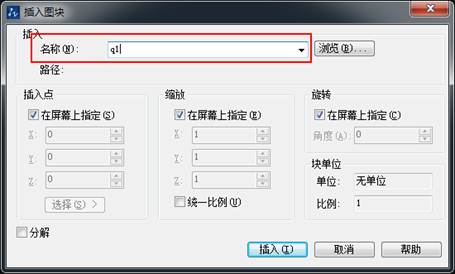

5、插入塊窗口,點擊瀏覽你寫入的塊,插入點選為在屏幕上指定,如果你需要塊旋轉在旋轉角度輸入角度。點擊確定。

CAD中繪制兩扇推拉窗戶平面簡圖

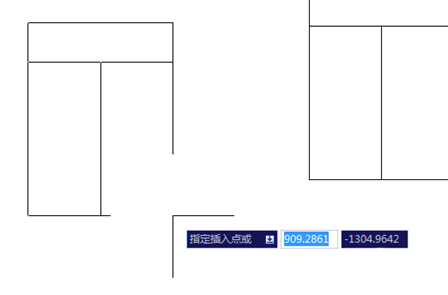

6、你定義的塊就出現(xiàn)了,你只需要在你的立面圖上出入他們就行了。

CAD中繪制兩扇推拉窗戶平面簡圖
