CAD多線之間的寬度及三條多線的設置方法
CAD多線兩條線的寬度怎么設置,如何改為3條線?
具體步驟如下:

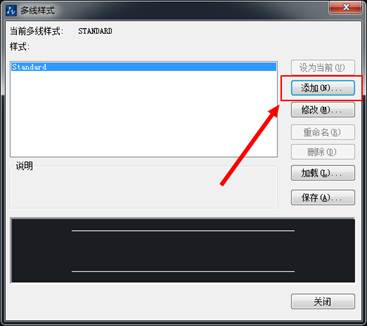

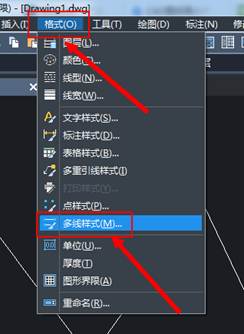

1、打開格式——選擇多線樣式(這時出現一個對話框,如下圖)

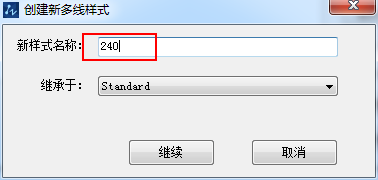

2、點添加,然后命名,最好是所給的命名方便輸入又便于記憶。
3、點擊圖元選項里的項目進行修改了,這里決定是有兩條線還是三條線,制作24墻2條線的時候,只要選擇一個數值偏移120,另一個數值偏移-120就行了。

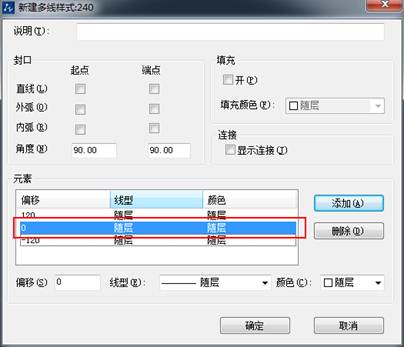

4、如果要制作三條線的話,只要在偏移120和-120之間添加一個偏移為0的數值就可以了。

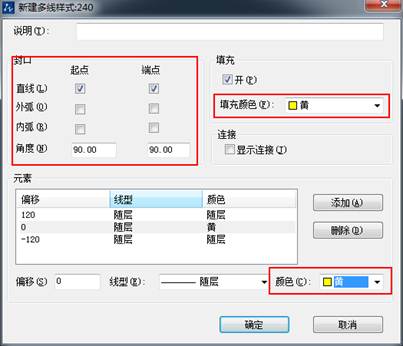

5、而且還可以根據自己的喜好選擇不同的顏色以及封頭樣式。
當然更多條線同時畫也可以按照上述方法添加設置即可。
