CAD怎么繪制中國象棋棋盤?

想要用CAD畫一個象棋棋盤,應該怎么畫呢?下面請看看中望CAD帶給大家的詳細畫法。

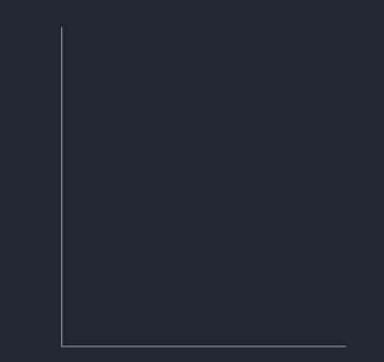

1、正交打開,輸入L(直線的快捷鍵)命令,空格確認,繪制兩條垂直的直線,橫為800,豎為900。

用CAD怎么繪制中國象棋棋盤?

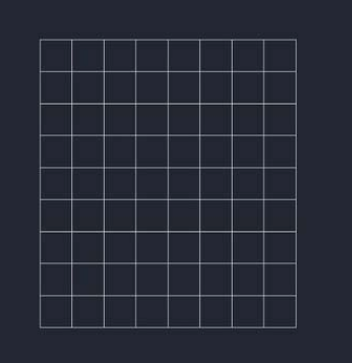

2、輸入O(偏移的快捷鍵),空格確認,輸入距離100,向上偏移出9條橫線,向右偏移出8條豎線

用CAD怎么繪制中國象棋棋盤?

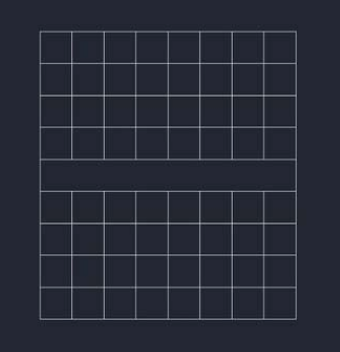

3、輸入TR(修剪的快捷鍵)命令,空格確認,全部選擇,空格確認,鼠標左鍵選中中間要修剪的豎線

用CAD怎么繪制中國象棋棋盤?

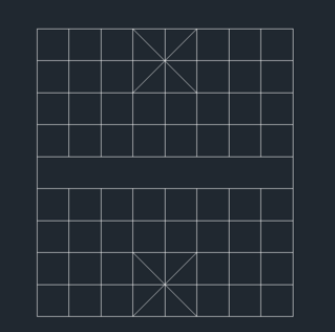

4、輸入L命令,空格確認,鼠標左鍵點擊將帥的位置繪制斜線,注意要把正交關掉

用CAD怎么繪制中國象棋棋盤?

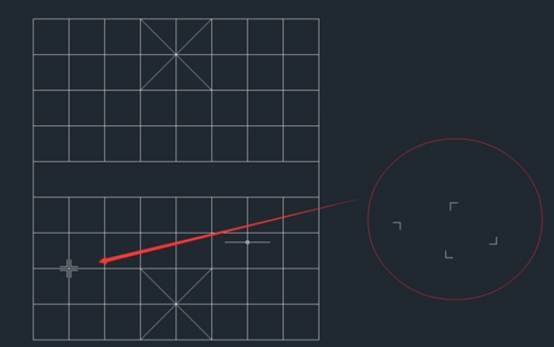

5、輸入L命令,繪制兩條20*20垂直的直線作為樣本備用,利用co(復制命令)進行基點處,打開正交,在基點出利用move(移動命令)移動5個單位

用CAD怎么繪制中國象棋棋盤?

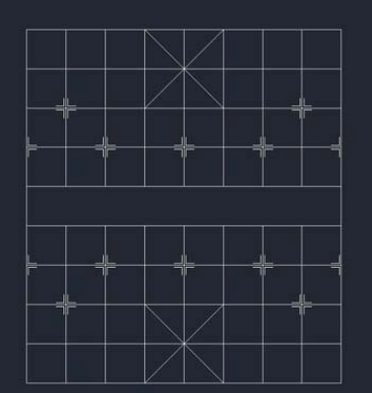

6、選擇制作好的L圖形,輸入co(輔助命令),空格確認,復制到所有卒位和炮位,正交關掉

用CAD怎么繪制中國象棋棋盤?

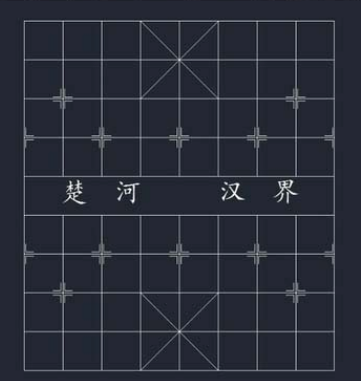

7、運用文字命令編輯楚河漢界字體,修改字體大小,推薦調整為48,選擇對正,這樣的一副中國棋盤就繪制好了

用CAD怎么繪制中國象棋棋盤?

以上就是用CAD畫中國象棋棋盤的方法,主要要掌握CAD繪圖時使用的命令,喜歡的朋友請繼續關注中望CAD官網。
