CAD繪制小管道實體教程



下面給大家介紹CAD怎么繪制小管道,這里是具體的教程方法。

1、設置俯視圖模式,使用直線工具,繪制下面三條直線。如圖所示

CAD繪制小管道實體教程

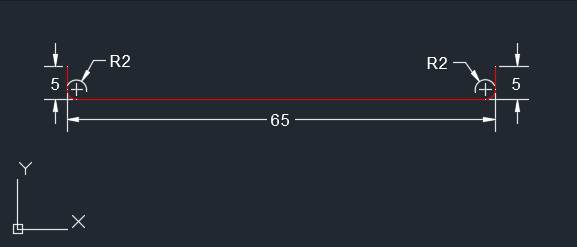

2、然后再使用F倒圓角工具,進行到R2的圓角出來。

CAD繪制小管道實體教程

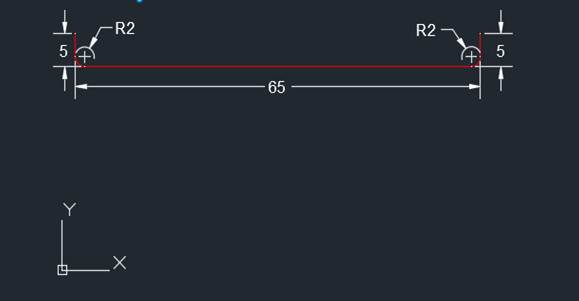

3、然后使用PE多段線命令,把繪出圖的線進行組合成一條多段線出來。

CAD繪制小管道實體教程

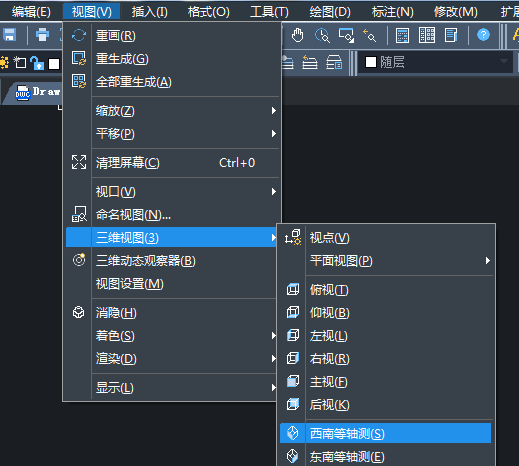

4、然后點擊左上邊的前視圖,再點西南等軸測。

CAD繪制小管道實體教程

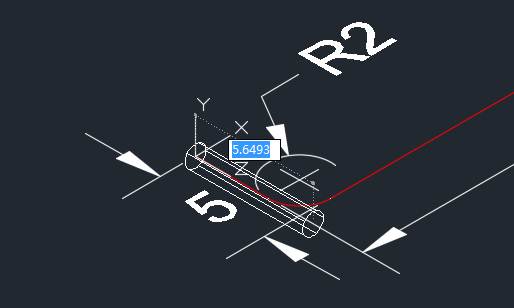

5、然后在前視圖西南等軸的模式下,在紅線的前端繪制一個小圓出來。



6、然后在右下角,點擊空間模式,選三維基礎模式。



7、然后就可以選三維拉伸圖標工具。



8、選擇要拉伸的對象,選擇路徑的模式,選多段線為路徑線。

CAD繪制小管道實體教程

9、拉伸后,點擊真實,這樣就實體效果出來了。



這樣小管道就繪制成功了,大家趕緊去嘗試一下吧。



推薦閱讀:CAD制圖初學入門

推薦閱讀:CAD命令大全
