CAD怎么解決虛線過密問題?



cad制圖中經常需要畫虛線,但有的時候畫的虛線常常過密,看起來像實線,必須放大很多倍后才能看出來是虛線。那虛線過密該怎么解決呢?下面我們就來看看詳細的教程,需要的朋友可以參考下



1、如圖的虛線,需要放大很多倍才能看出來,不符合繪圖的需要,這里是全局比例因子需要調整。

CAD怎么解決虛線過密問題?

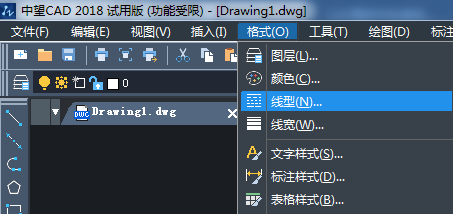

2、點擊菜單欄里的“格式”,下拉菜單欄里的“線型”的選項,線型即是調整直線的類型。

CAD怎么解決虛線過密問題?

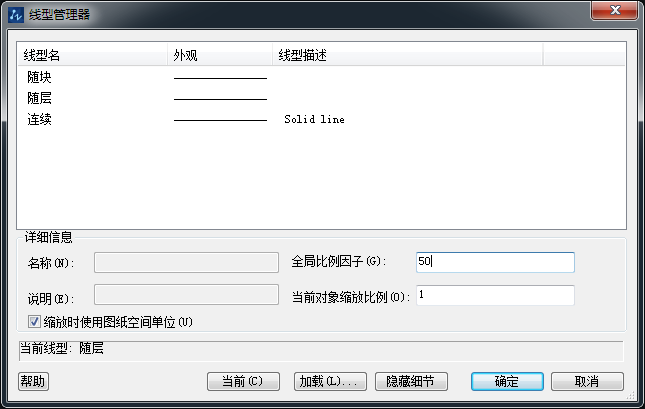

3、點擊“線型”,出現如下界面,選擇虛線旁邊的“全局比例因子”,改為50到100之間, 完成后記得點擊“當前”,將設置保存為當前使用狀態, 最后點擊確認,操作完成。

CAD怎么解決虛線過密問題?

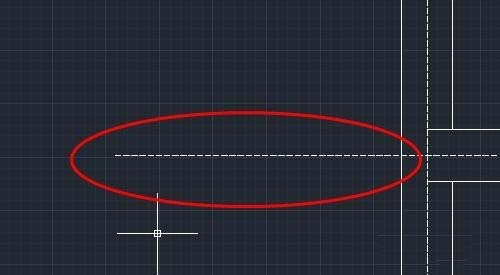

4、看繪圖界面是否符合要求,如果虛線還密,就繼續調整比例因子即可。
