CAD斜截圓管放樣下料的教程



cad中想要對斜截管圓管放樣下料,該如何操作呢?下面我們先來看看鈑金構件中斜截圓管的放樣下料操作過程。

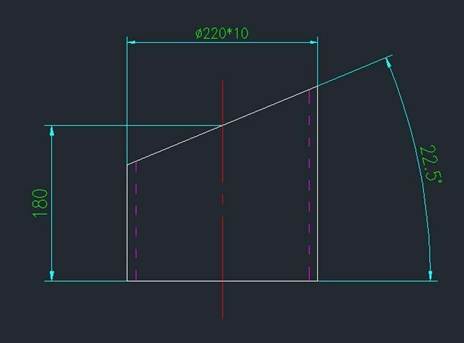

1、繪制鋼管二維圖。

CAD斜截圓管放樣下料的教程

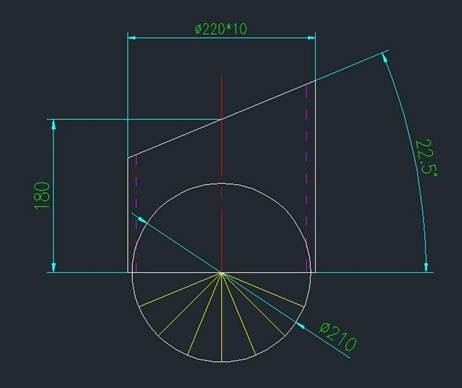

2、垂直端口繪制一個直徑為鋼管中徑的圓,以剛才繪制圓的圓心繪制16等份線(黃色)(按鋼管直徑大小設置等份數量,等份數量均需4的整數倍。

CAD斜截圓管放樣下料的教程

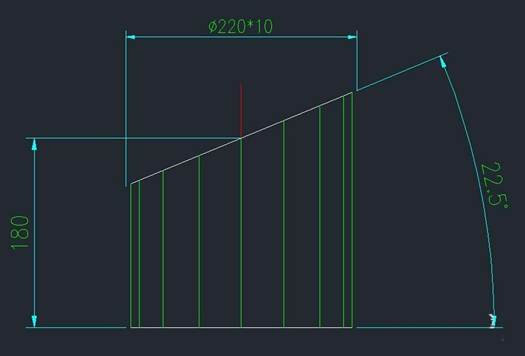

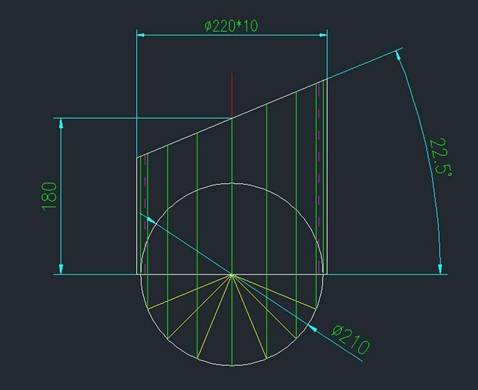

3、將等份線與圓的交點與鋼管斜口進行垂直延伸連接(綠色)。

CAD斜截圓管放樣下料的教程

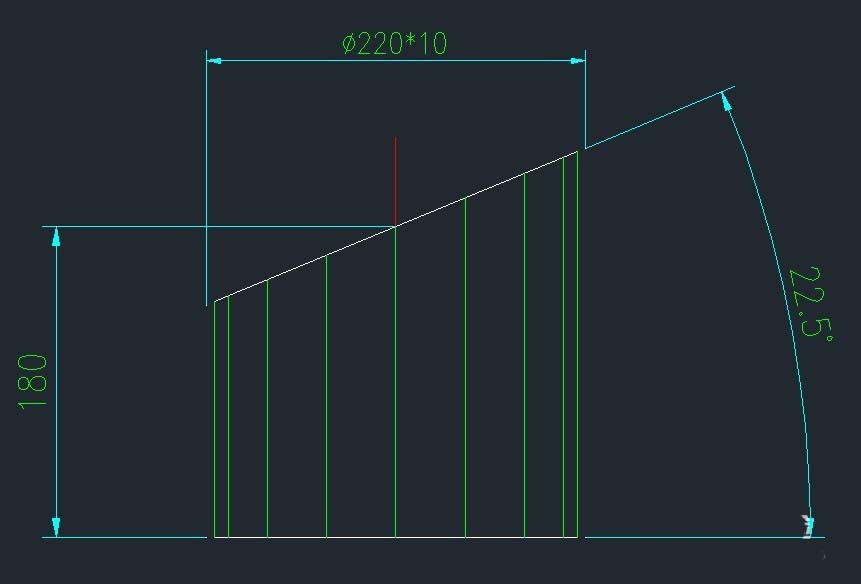

4、將等分線修剪到與鋼管端口一齊,刪除多余線段。

CAD斜截圓管放樣下料的教程

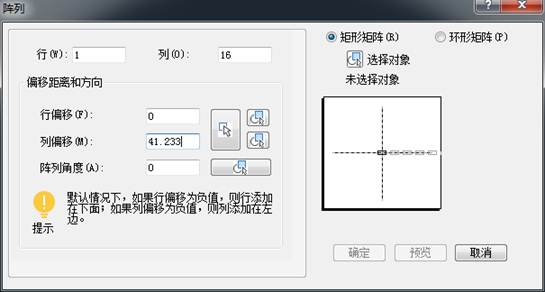

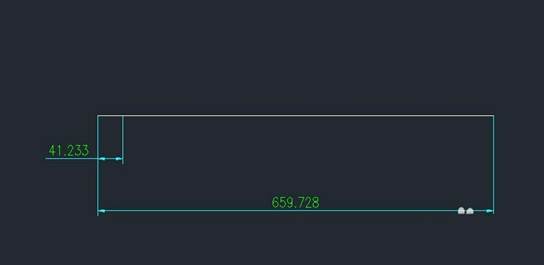

5、算出中徑210的周長為210*3.141592654=659.734,將周長659.734作16等份:659.734/16=41.233。繪制一條41.233的線段,并進行矩形整列

CAD斜截圓管放樣下料的教程

CAD斜截圓管放樣下料的教程

6、直接將依次將鋼管的綠色等份線復制到剛才矩形整列的端點

CAD斜截圓管放樣下料的教程

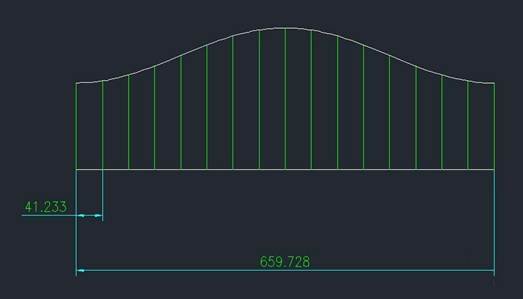

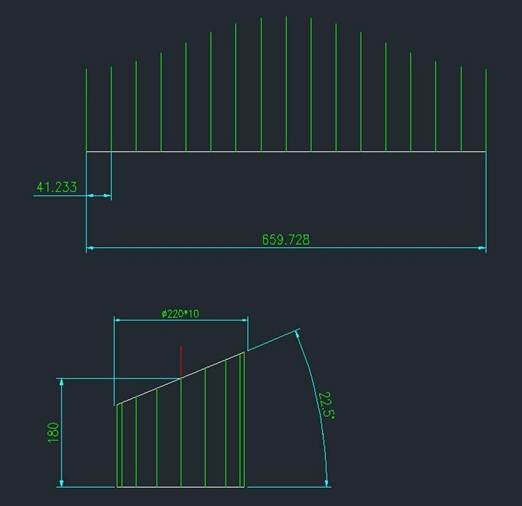

7、將上面端點用樣條曲線進行連接,即可得到需要的下料圖形

CAD斜截圓管放樣下料的教程



操作過程需要細心,多做幾遍就能熟悉了,有需要的可以嘗試一下。
