CAD中三維對象怎么設置四視圖?



想要在CAD中設置三維對象的四視圖,要如何設置呢?小編教大家設置四視圖的方法,下面是詳細的教程。

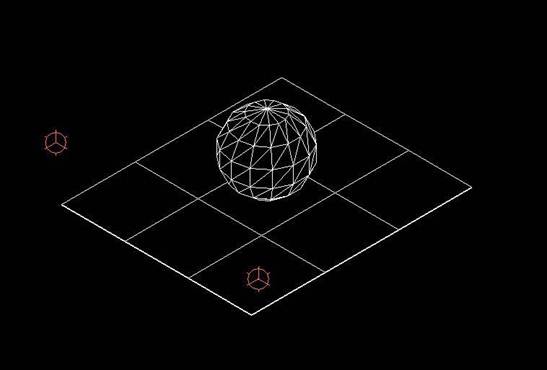

1、打開一個三維實體的文件,當前視圖為西南視圖。

CAD中三維對象怎么設置四視圖?

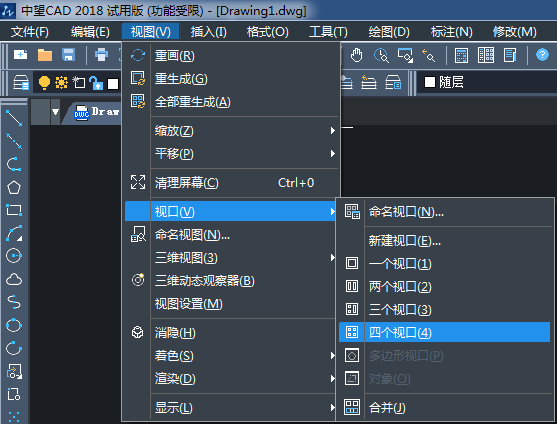

2、選擇視圖菜單,在視口選項里選擇四個視口。

CAD中三維對象怎么設置四視圖?

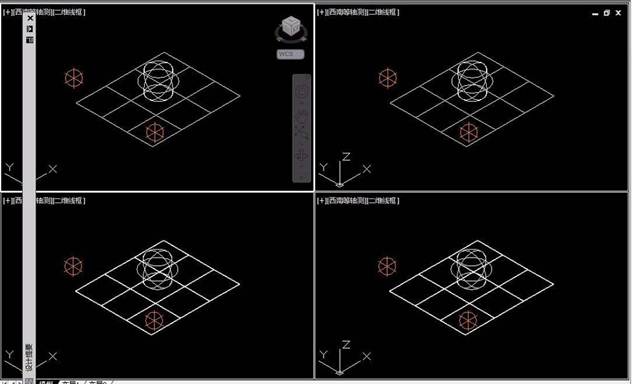

3、顯示的四視圖效果如下所示。

CAD中三維對象怎么設置四視圖?

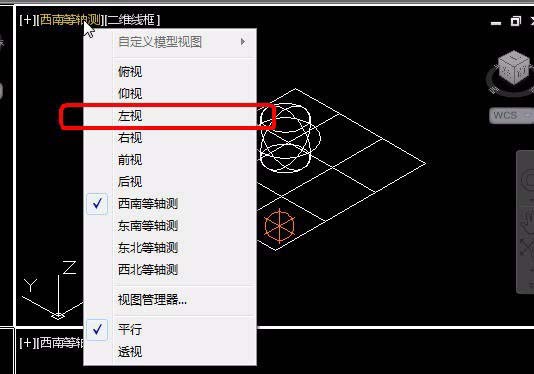

4、點擊視圖左上角的視圖名稱,依次將視圖名稱改為三視圖的名稱,右下角的視圖保持西南視圖。

CAD中三維對象怎么設置四視圖?

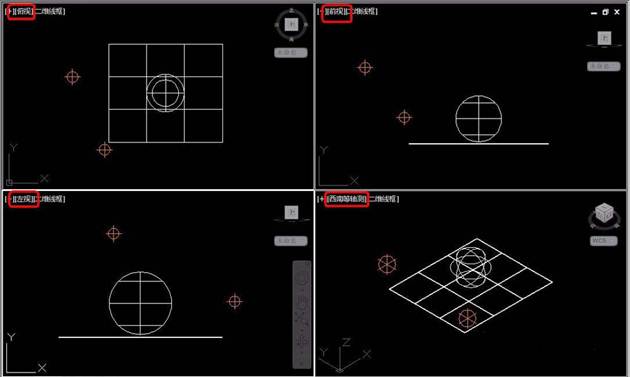

5、最終效果如下圖所示。

CAD中三維對象怎么設置四視圖?



簡單幾步就設置完成了,有需要的朋友可以參考以上步驟。
