CAD模型進行差集操作的方法



CAD模型怎么進行差集操作?CAD中建立的模型想要進行差集命令,得到一個新的模型,該怎么操作呢?下面我們就來看看,CAD的差集命令將三維實體或二維面域中減去對象的詳細教程。

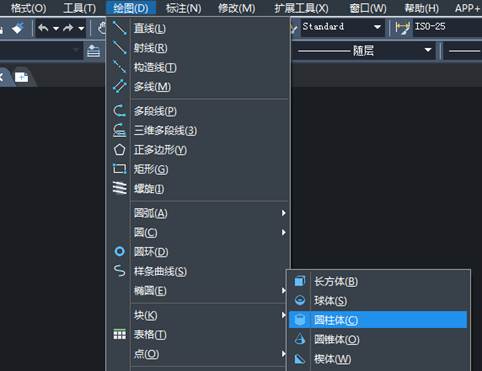

1、打開CAD軟件,通過菜單欄選擇【繪圖】》【實體】》【圓柱體】選項。

CAD模型進行差集操作的方法

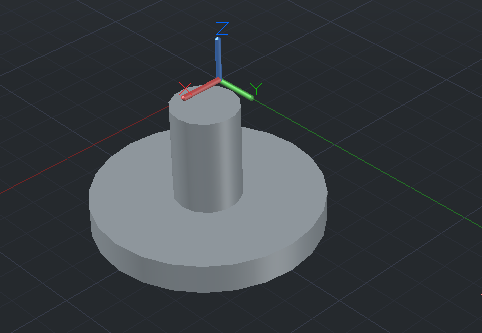

2、繪制兩個相互疊加的圓柱如圖所示。

CAD模型進行差集操作的方法

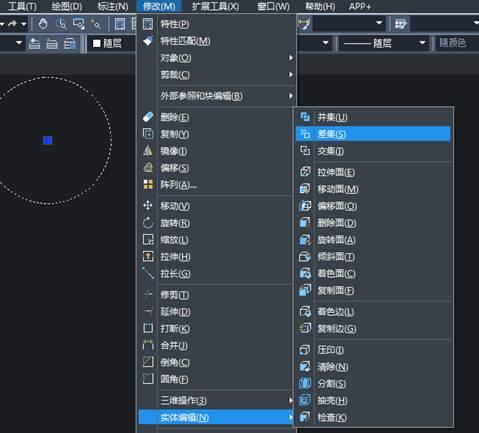

3、接著依次選擇【修改】》【實體編輯】》【差集】選項。

CAD模型進行差集操作的方法

4、通過鼠標左鍵在繪圖區選擇要從中減去的實體對象,底部大圓盤中減去圓柱。

CAD模型進行差集操作的方法

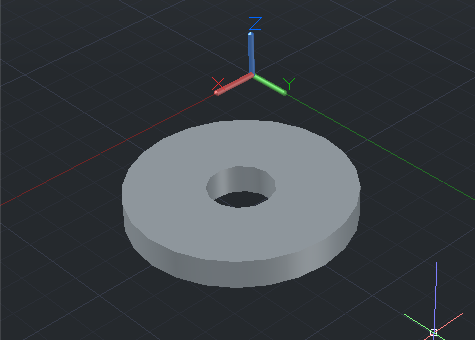

5、選擇好后再選擇要減去的對象(長圓柱),再按下回車,最終差集效果如圖。

CAD模型進行差集操作的方法

以上就是CAD差集命令的使用方法,大家著手嘗試一下。
