cad畫立面圖的方法步驟

一座建筑物是否美觀，很大程度上決定于它在主要立面上的藝術處理，包括造型與裝修是否優美。在設計階段中，立面圖主要是用來研究這種藝術處理的。在施工圖中，它主要反映房屋的外貌和立面裝修的做法。CAD圖紙中常常要繪制立面圖，該怎么操作呢？今天小編給大家介紹立面圖的繪制方法，下面是詳細的教程。

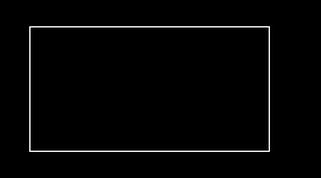

1、先繪制一個二維長方體，設置好長寬;

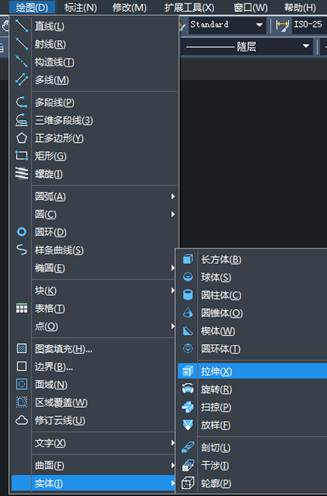

2、在工具欄選擇“繪圖”→“實體”→“拉伸”→設置高度→按enter鍵→cad自動將矩形拉伸成長方體。

3、選擇“視圖”→“三維視圖”→“東南等軸測”→得到如下圖形;

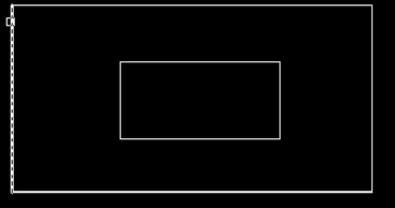

4、如果在矩形上面想再畫個圓柱，則先點擊“視圖”→“俯視圖”→再用繪圖工具繪制一個矩形;

5、在工具欄選擇“繪圖”→“實體”→“拉伸”→設置高度→按enter鍵→cad自動將矩形拉伸成立方體。

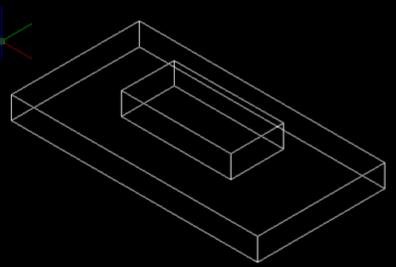

6、選擇“視圖”→“三維視圖”→“東南等軸測”→得到如下圖形;

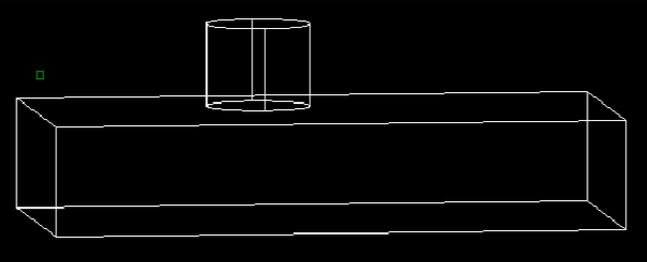

7、繪制好圖后，選擇“視圖”→“動態觀察”→“受約束的動態觀察”→移動得到想要的側視效果，保存，再打開圖時則是下圖效果。如下圖所示;

以上就是CAD繪制立面圖的方法，希望大家喜歡！
