CAD如何標注五邊形相切圓的半徑



CAD五邊形有五個相切的內切圓,想要對相切圓進行半徑標注,該如何操作呢?今天我們來看看詳細的標注教程。

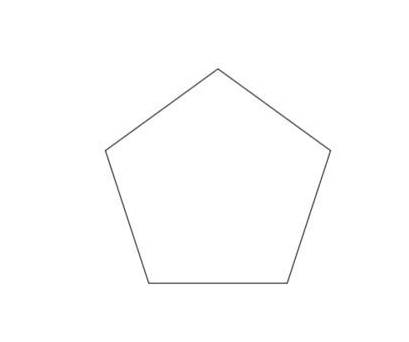

1、打開CAD軟件,繪制任意五邊形。

CAD如何標注五邊形相切圓的半徑

3、以五邊形的五個頂點為圓心、邊的一半為畫5個小圓。

CAD如何標注五邊形相切圓的半徑

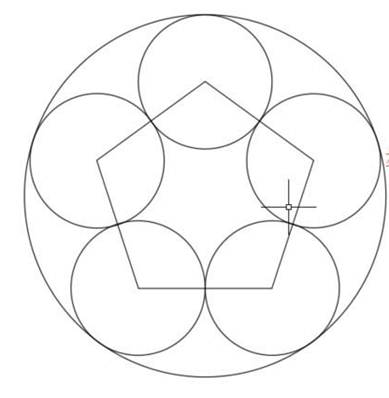

4、用3相切(相切于上步驟畫的圓)畫圓。

CAD如何標注五邊形相切圓的半徑

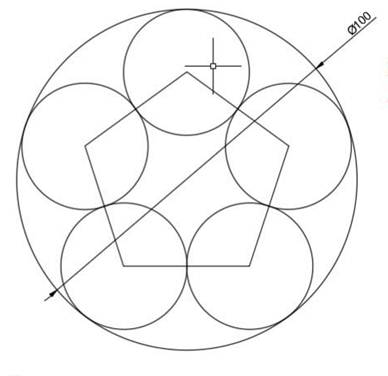

5、用縮放命令,把圖形按大圓直徑為100進行縮放。

CAD如何標注五邊形相切圓的半徑

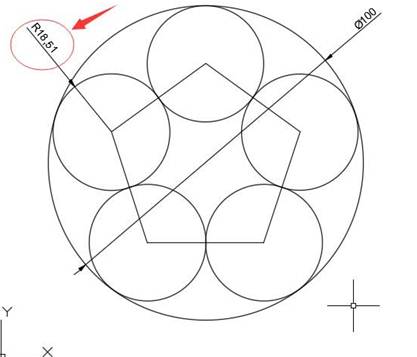

6、用半徑標注命令,標注小圓半徑??梢钥吹叫A半徑為18.51

CAD如何標注五邊形相切圓的半徑

以上就是cad標注五邊形相切圓圓半徑的教程,類似的多邊形標注小圓半徑都可以操作,大家可以嘗試畫一下。
