CAD定位點時如何取兩個點的XY軸坐標

CAD定位點時如何取兩個點的XY軸坐標？在CAD定位的過程中，可以使用對象追蹤和點過濾器捕捉兩個功能。當我們想要讓一個點的X坐標跟A點相同，但Y坐標于B點相同時，該怎么取兩個點的XY軸坐標呢？今天給大家介紹CAD定位點時的兩種操作方法。

一、對象追蹤

1、首先確認打開了中點和交點捕捉方式，確認底部狀態中的對象追蹤按鈕被按下。

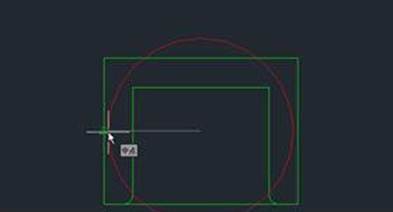

2、輸入C回車，執行畫圓命令，將光標移動到側面直線的中點處，出現中點捕捉標記時橫向移動光標，如下圖所示。

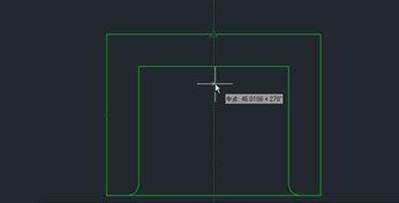

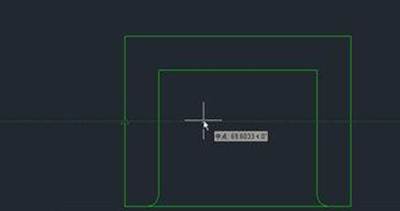

3、我們可以看到在中點處出現了一個十字標記，同時沿中點出現了一條虛線，這就是從捕捉點延伸出來的極軸。將光標移動到頂部直線的中點附近，當出現中點捕捉標記的時候向下移動，如下圖所示。

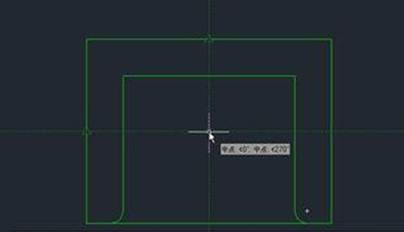

4、從這個中點也會延伸出一條極軸，如果仔細觀察，會發現之前捕捉的側邊中點處還有一個小的十字。繼續向下移動光標，直到兩條極軸同時出現，如下圖所示。

5、在兩條極軸的交點處我們可看到交點的標記。單擊，即可確定圓心位置，輸入圓的半徑，就可以完成繪制。

二、點過濾器

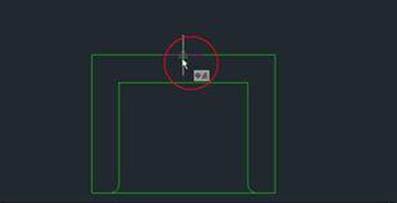

1、在上面提供的經驗引用中已經有詳細的操作步驟，這里就簡單的講一下。輸入C回車，執行畫圓的命令，輸入.x，捕捉頂部直線的中點，如下圖所示。

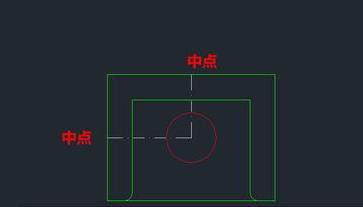

2、在提示（需YZ）時捕捉側邊的中點，即可完成圓心的定位，如下圖所示。

以上是兩種方法的操作，對象追蹤無需輸入任何參數，需要拖動光標到比較準確的位置。點過濾器需要多輸入一個x或y，但定位起來簡單一點。
