CAD標注尺寸改成英文字母的教程



CAD怎么修改標注尺寸? CAD繪制圖形時,需要標注尺寸,如果cad中標注的尺寸是數字,但是想改成英文或者中文,該怎么操作呢?今天小編給大家介紹CAD修改標注尺寸的方法,看看如何把數字標志改成英文或中文,下面是詳細的教學。

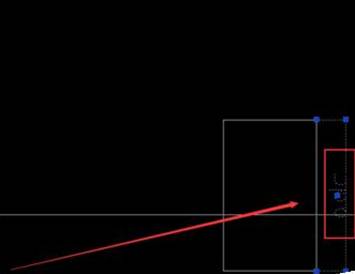

1、標注好物體后,選擇尺寸雙擊,會彈出屬性對話框

CAD標注尺寸改成英文字母的教程

2、在對話框中找到文字》文字替代,在文字替代中輸入文字,在cad界面點一下,就可以顯示你輸入的文字了

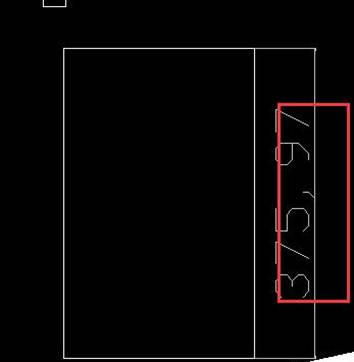

3、看下文字的效果如何,如果要改變樣式要對標注樣式進行修改

CAD標注尺寸改成英文字母的教程

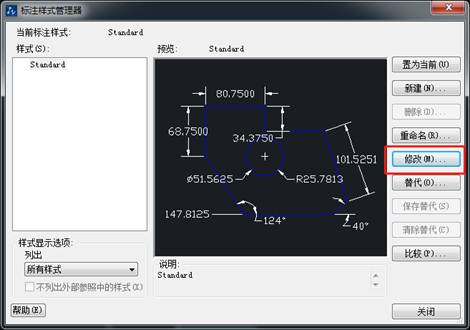

4、找到cad菜單欄的【修改】》【標注樣式】,點擊彈出對話框,選擇修改

CAD標注尺寸改成英文字母的教程

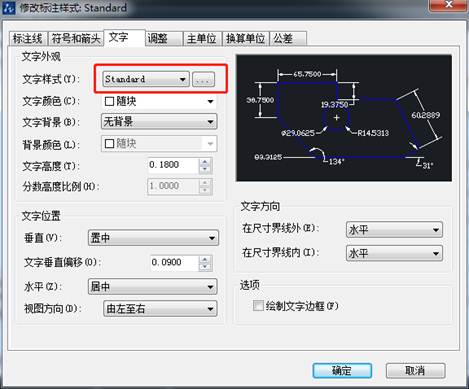

5、選擇文字欄,在文字樣式后面那省多級鍵

CAD標注尺寸改成英文字母的教程

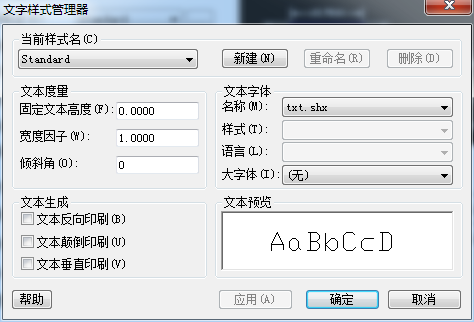

6、修改文字樣式,可以在預覽中看到改的文字效果。

CAD標注尺寸改成英文字母的教程





以上就是CAD標志尺寸修改為英文字母的教程,可以選擇自己喜歡的字母樣式。
