CAD怎么使用塊標注粗糙度

CAD怎么使用塊標注粗糙度？cad中想標注粗糙度，該怎么操作呢？今天我們就來看看使用塊來標注的教程，詳情如下。

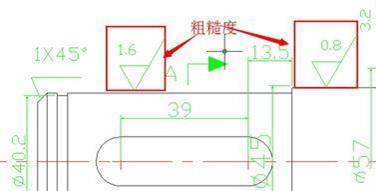

1、首先，我們看下粗糙度的符號，如圖

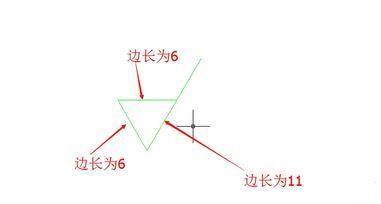

2、在空白處畫出粗糙度符號，夾角為60°。

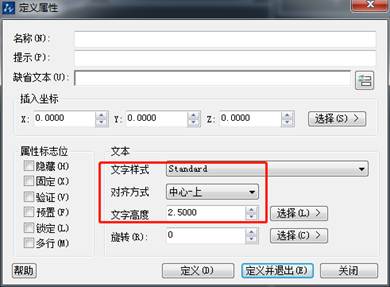

3、畫出后，點擊繪圖→塊→定義屬性，彈出屬性定義對話框。選擇如下參數

對正：中心-上

文字樣式：Standard

文字高度：2.5

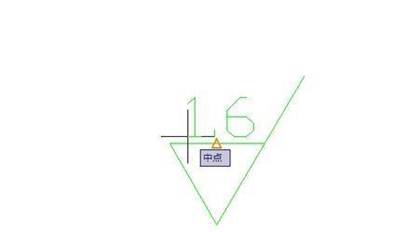

4、插入數字

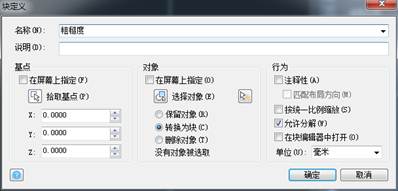

5、接下來創建塊。繪圖→塊→創建，彈出塊定義對話框。名稱：粗糙度，拾取插入點；選擇對象為整個圖形

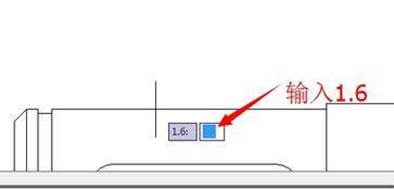

6、創建成功后進行插入：點擊插入，選擇粗糙度。選擇放置的位置；輸入數值

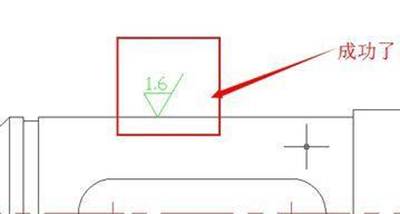

7、成功插入粗糙度，結果如圖。

以上就是CAD利用塊來標注粗糙度的教程，很簡單，大家可以嘗試操作一下哦。
