CAD怎么畫一個電腦顯示器平面圖



CAD怎么畫一個電腦顯示器平面圖呢?設計的朋友經常用到CAD畫圖,室內裝修要用到電腦的圖形,該怎么額繪制呢?今天小編給大家介紹CAD怎么畫一個電腦顯示器平面圖,下面來看看詳細的畫圖步驟。



1、調用rec矩形命令,繪制尺寸為400*360的矩形。

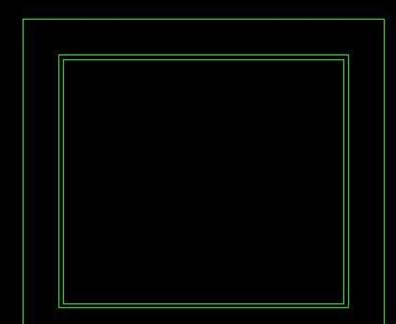

2、將矩形向內分別偏移40和5。

CAD怎么畫一個電腦顯示器平面圖

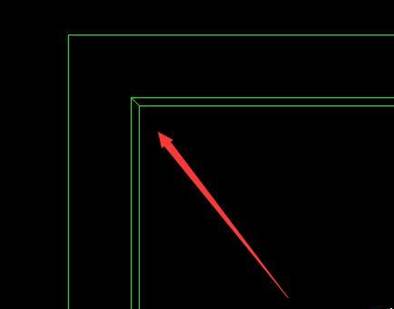

3、調用直線命令,將內側顯示屏的輪廓線的交角處連接起來。

CAD怎么畫一個電腦顯示器平面圖

4、調用矩形命令,繪制顯示屏底座。



5、調用圓弧命令,繪制底座的弧形造型。

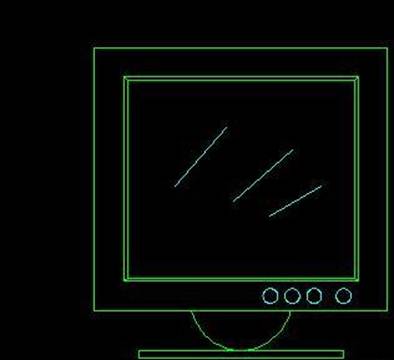

6、調用圓命令,繪制顯示屏的各種按鈕。顯示屏的繪制完成。

CAD怎么畫一個電腦顯示器平面圖



這里都是調用簡單的繪圖命令就可以完成電腦顯示器的圖形,很簡單,感興趣的朋友可以自己畫一下。
