捕捉自在拉伸STRETCH中的應用

當我們需要將圖中已有的圖形定位到距離某點一定距離時，我們無需知道圖形相對某點現在的距離，利用FROM可以一次完成定位。上一節我們介紹了捕捉自命令的使用方法，這里接著給大家介紹捕捉自命令在stretch中的應用，下面來看看詳細的教程。

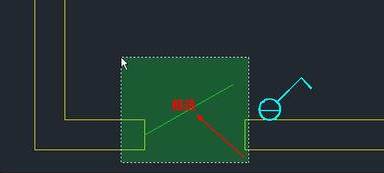

1、輸入S，回車，執行拉伸命令，從右往左框選們及門框的所有頂點，如下圖所示。

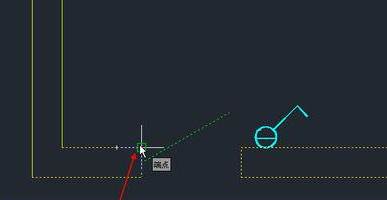

2、回車，確認選擇，命令行會提示我們指定拉伸的基點，因為我們是要讓門的左側端點距離墻角300，所以捕捉門框的左上角點作為基點，如下圖所示。

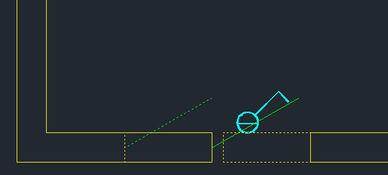

3、確定基點后移動光標，我們可以看到門和門框的會跟隨我們的光標移動，而且命令行會提示指定第二點，此時輸入FROM，回車，如下圖所示。

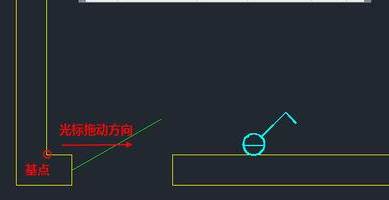

4、此時會提示定位FROM的基點，我們捕捉墻角點作為基點，水平方向拖動光標，輸入300，回車，就將門整體移動到距離墻角300的位置，如下圖所示。

小結：

以上就是CAD中捕捉自命令在stretch中的應用，捕捉命令可以實現定位和整體移動。
