CAD怎么畫一條曲線彈簧
CAD制圖中常常會繪制彈簧，該怎么操作呢？繪制一個彈簧首先要繪制曲線，下面小編給大家介紹CAD繪制一條曲線彈簧的教程。

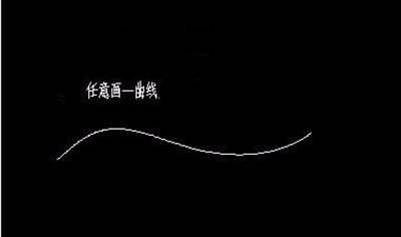

1、打開CAD軟件，設置隱藏圖層為當前圖層，任畫一路徑，如圖所示。

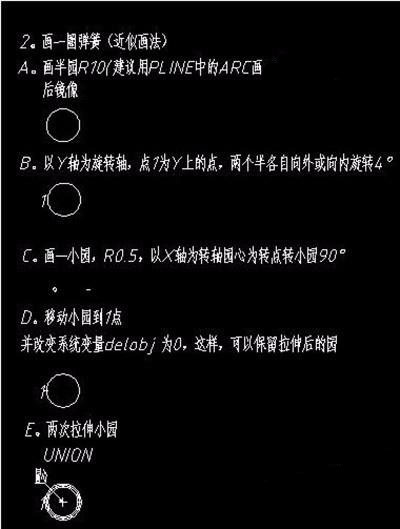

2、接著畫一圈彈簧，如圖所示。

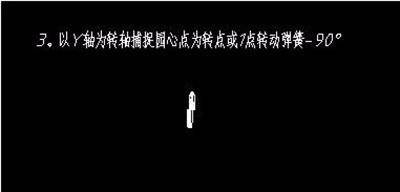

3、旋轉彈簧：以Y軸為轉軸捕捉圓心點為轉點或起點轉動彈簧-90°。

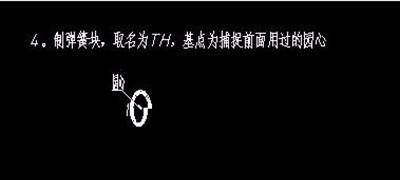

4、制作彈簧塊，取名為TH，基點為捕捉前面用過得圓心。

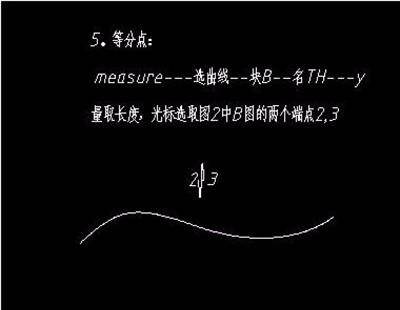

5、等分點；

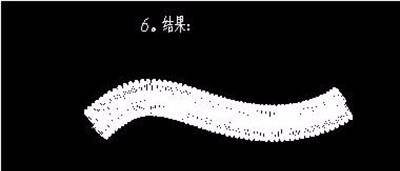

6、結果如圖所示

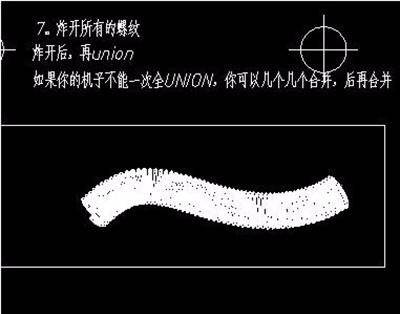

7、炸開并合并：炸開所有的螺紋，炸開后，再合并。

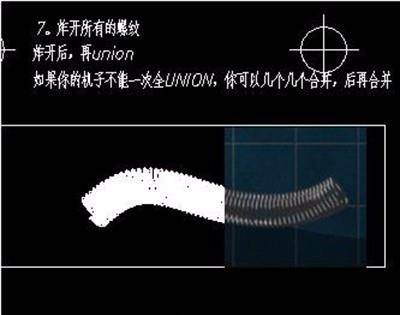

8、渲染效果如圖所示。
這樣CAD就繪制好一條曲線彈簧啦，很簡單，小伙伴們可以動手嘗試一下哦！
推薦閱讀：CAD制圖初學入門
推薦閱讀：CAD標注快捷鍵
