CAD二維圖不共面的解決辦法

CAD二維圖不共面怎么解決？CAD繪制二維圖紙，應該是在同一個平面的，但是，由于坐標定義，導入圖塊或引入別人的圖形等原因，經常會出現繪制的二維圖形不共面問題。出現圖形不共面問題，該怎么解決呢？下面分享CAD二維圖不共面的解決辦法。

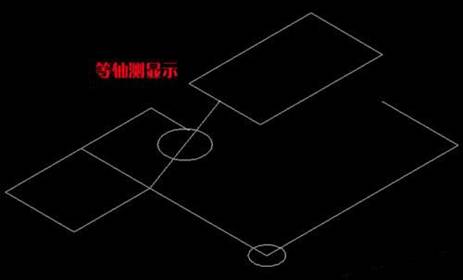

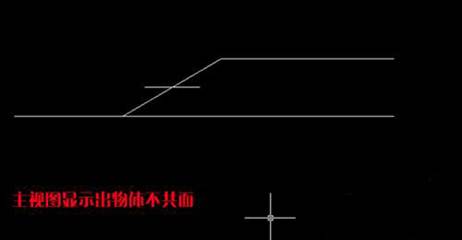

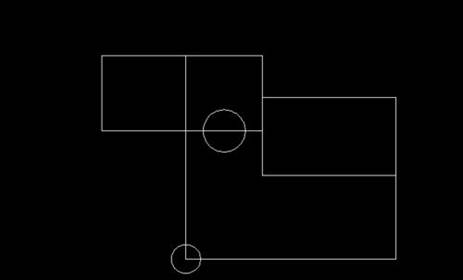

1、打開CAD，本例中平面圖形在頂視圖看沒什么問題，但進入到立面中就發現圖形不共面。

方法一：

1、利用Express擴展工具將物體放置到同一平面。首先進入頂視圖，選擇Express擴展工具，選擇Modify——Flatten Objects展平物體

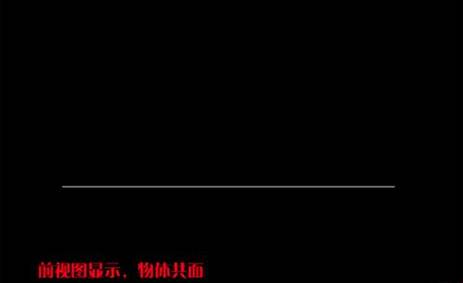

2、 選擇物體，確定（確定兩次，第二次是確認是否去除隱藏線），完成。在前視圖可見圖形已經共面

方法二：

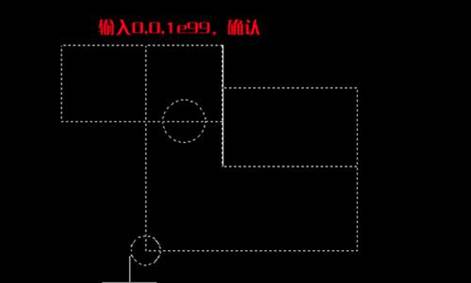

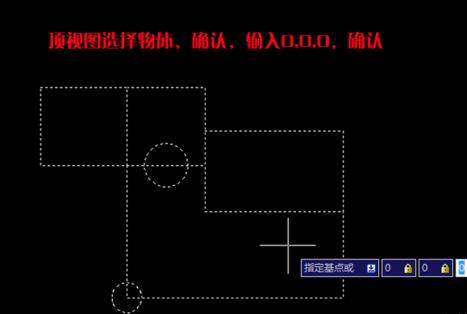

1、使用移動工具實現共面?；氐巾斠晥D，首先使用移動工具，選擇物體——確認——輸入0,0,0（從原點出發）——確認——再輸入0,0，1e99（向上移動到正無窮）——確認

2、再次使用移動工具，選擇物體——確認——輸入0,0,0（從原點出發）——確認——再輸入0,0，-1e99（向下移動到正無窮）——確認

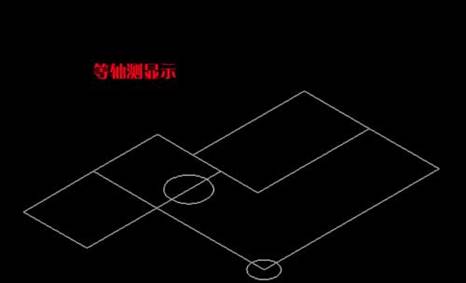

3、再次進入立面視圖，可以發現，繪制的二維圖形被放置到一個平面上

注意事項：這兩種方法對于三維物體也有效，有圖塊請先炸開后執行。以上就是CAD二維圖不共面的解決辦法，希望大家喜歡！
