CAD計算鋁型材重量的教程

CAD怎么計算鋁型材重量？鋁型材一般都不是規則的，該怎么計算重量內呢？這時候就可以使用CAD圖紙1:1的比例來繪制圖紙，計算面積和重量，下面我們來看看CAD鋁型材重量計算公式的教程。

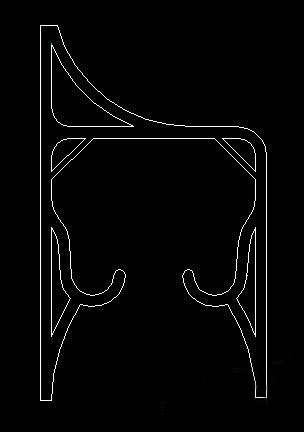

1、首先，我們先用CAD打開鋁型材的截面圖紙（一般做鋁型材都要開模具，模具開的依據就是根據我們所畫的CAD圖紙，這個要求1:1的比例）。

2、利用reg面域命令把此圖中每個封閉的圖形做成面域，左邊是完整的，右邊（為了展示的更清楚，用左邊的圖復制再拆開的）兩個是拆開出來的，（在這里，做好之后為了顯示清楚，小編會換種視覺樣式給顯示下）。

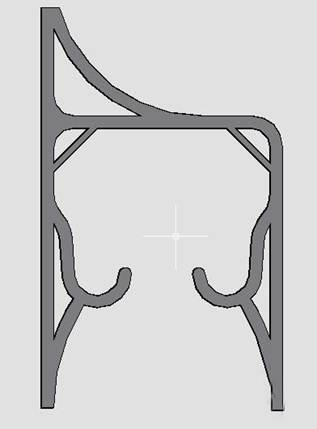

3、利用布爾運算，輸入subtract命令（輸入命令后，先點擊最大的圖——空格——再點擊要減去的圖——空格），得到如下圖形。

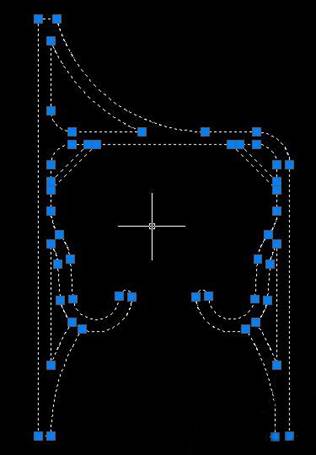

4、然后選中圖形，用area命令，就會得到鋁型材截面的面積，此面積記為S。然后我們?nèi)′X型材的單位長度“1”記為鋁型材的高度，這樣就能計算出鋁型材的體積：V=S*1。再然后質量M=V*ρ

注意事項：理論計算鋁合金重量時，一般都會長度計算的，單位長度知道了，一段長度的重量也就算出來了。

以上就是CAD計算鋁型材重量的教程,希望對大家有幫助。
