CAD塊定義中單位的設定對文件的影響
CAD中寫塊和塊定義設置單位對問文件有什么影響?CAD中只是定義塊而不寫的話,則這個塊只能在這個文檔中使用;而若寫塊的話,該塊會被存儲入硬盤,在其他文件中如果也需要這樣的塊只需要調用命令(I)即可。但在寫塊或者定義塊中我們都會遇到一個問題——單位的設定。
簡單的講寫塊(快捷鍵W)是把塊輸入到一個單獨的文件,不僅可以在當前圖形文件中使用,而且自己還是一個文件,可以通過插入塊直接插入到其他圖形中,塊定義( 快捷鍵B)建立的塊是包含于當前文件中,沒有單獨成為文件,不能通過插入塊直接插入到其他圖形中,只能通過帶基點復制--粘貼到其它圖形文件中。
究竟單位設定與否對塊形成有何影響,詳細圖文解釋如下。

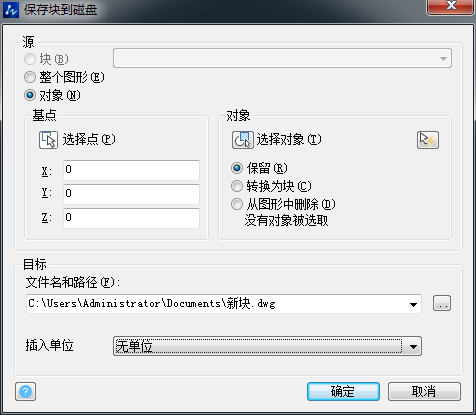

1、輸入W,我們會看到下圖寫塊提示框

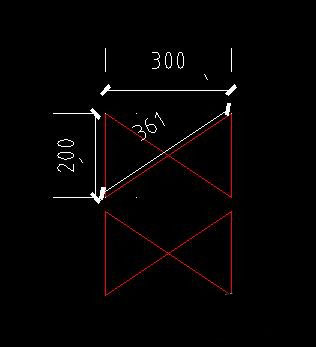

2、選擇無單位,則寫出的塊與源圖大小規格一樣

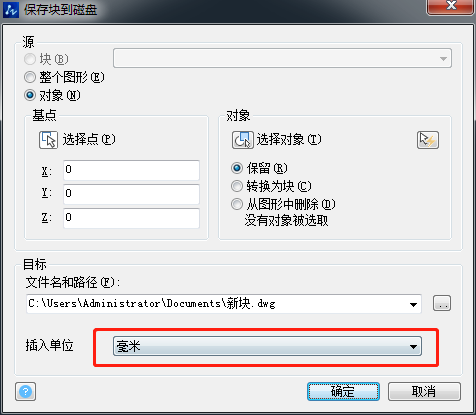

3、輸入W,將輸入單位改成毫米,如下

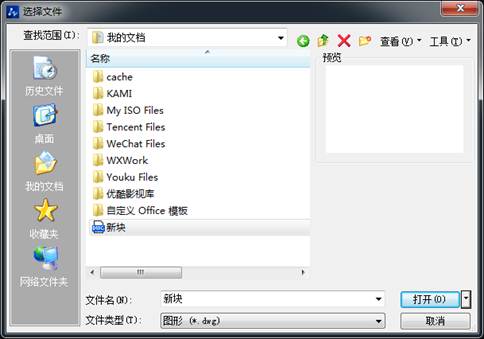

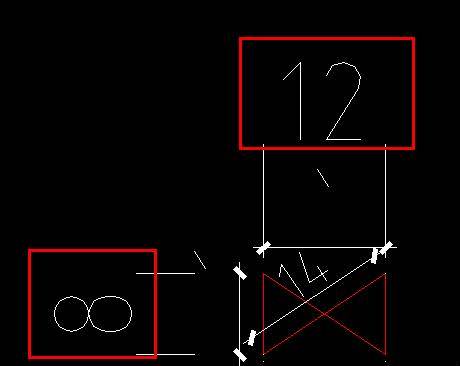

4、插入塊之后,如圖
注意事項:很明顯,插入圖塊大小發生了變化。塊定義也與此相同。以上就是CAD塊定義中單位的設定對文件的影響介紹。
