CAD繪圖中常見的八種錯誤介紹

CAD繪圖中的常見的錯誤有哪些？今天小編給大家整理了CAD繪圖中常見的幾種錯誤，大家一起來看看。

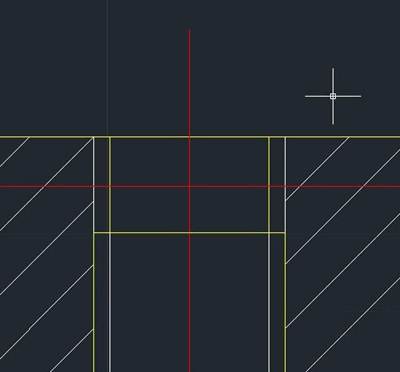

1、 兩個距離比較近的孔之間沒有打剖面線

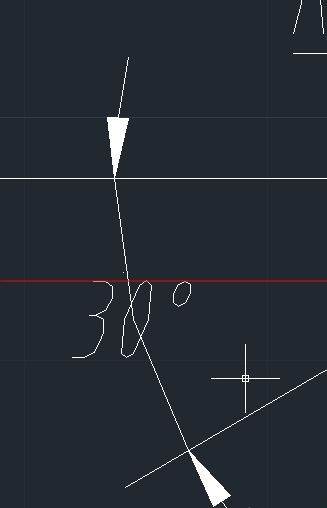

2、一些箭頭沒有打在正確的位置上

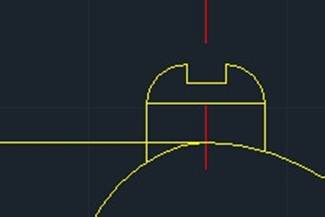

2、 裝配好的螺栓上剖面線應打到粗實線上

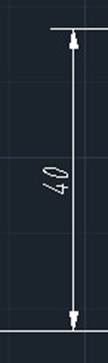

4、標注不符合要求

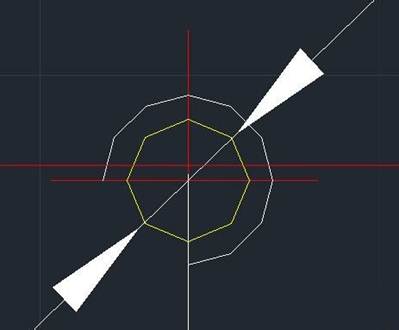

5、由于距離近，角度標注中間沒有斷開

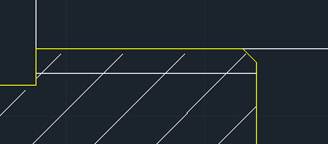

6、 在打剖面線后對圖形編輯，導致剖面線不符合要求

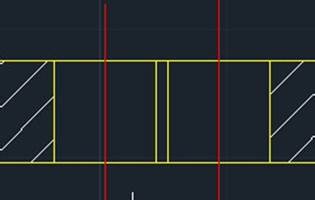

7、 在把已經標注的圖形旋轉時導致文字旋轉錯誤，一些圖線沒有全部修剪掉

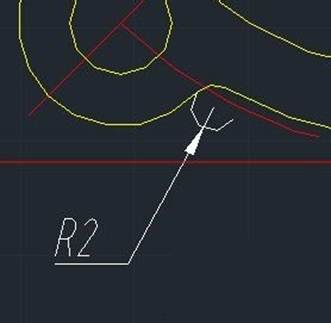

8、在不同比例的圖像間復制導致標注錯誤

以上就是CAD繪圖中常見的八種錯誤介紹，大家清楚辨別了嗎？了解這些常見的CAD繪圖錯誤，在以后的制圖中就不要踩雷了。
