CAD怎么把圓分成若干等份
CAD怎么把圓分成若干等份?在CAD設計圖中,為了美化以及裝修設計,我們常常會把圖形分成若干等份。那么怎么把圓形分成若干等份呢?今天我們來看看CAD中把圓分成若干等份的教程。
1、打開CAD軟件,按C+空格,畫一個圓。

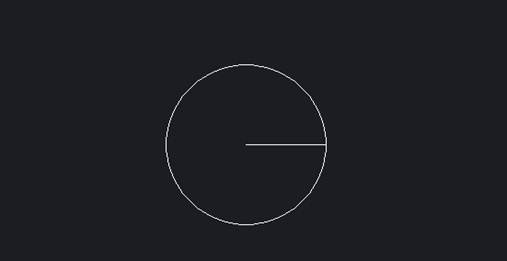

2、按L+空格,從圓心到圓邊畫一條半徑直線。

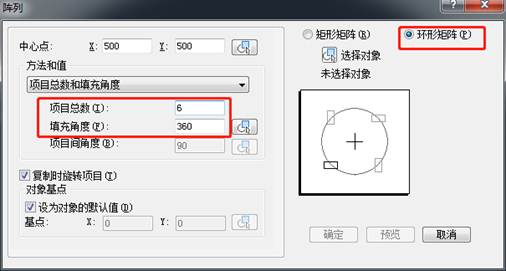

3、按Ar+空格,出現以下窗口。選擇環形陣列,輸入要分成的份數,這里輸入6。填充角度,這里輸入360。
4、接著選擇中心點,在圓上點擊圓的中心點。

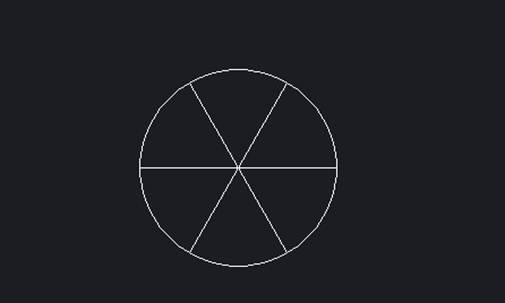

5、然后點擊選擇對象,選擇圓中間的半徑直線。點擊確定,完成,如下圖所示,圓被分成六等份。
想把圓等分成多少份,就在項目總數中輸入一定的值即可。以上就是CAD中把圓等分成若干份的教程,很簡單,希望對大家有所幫助。
